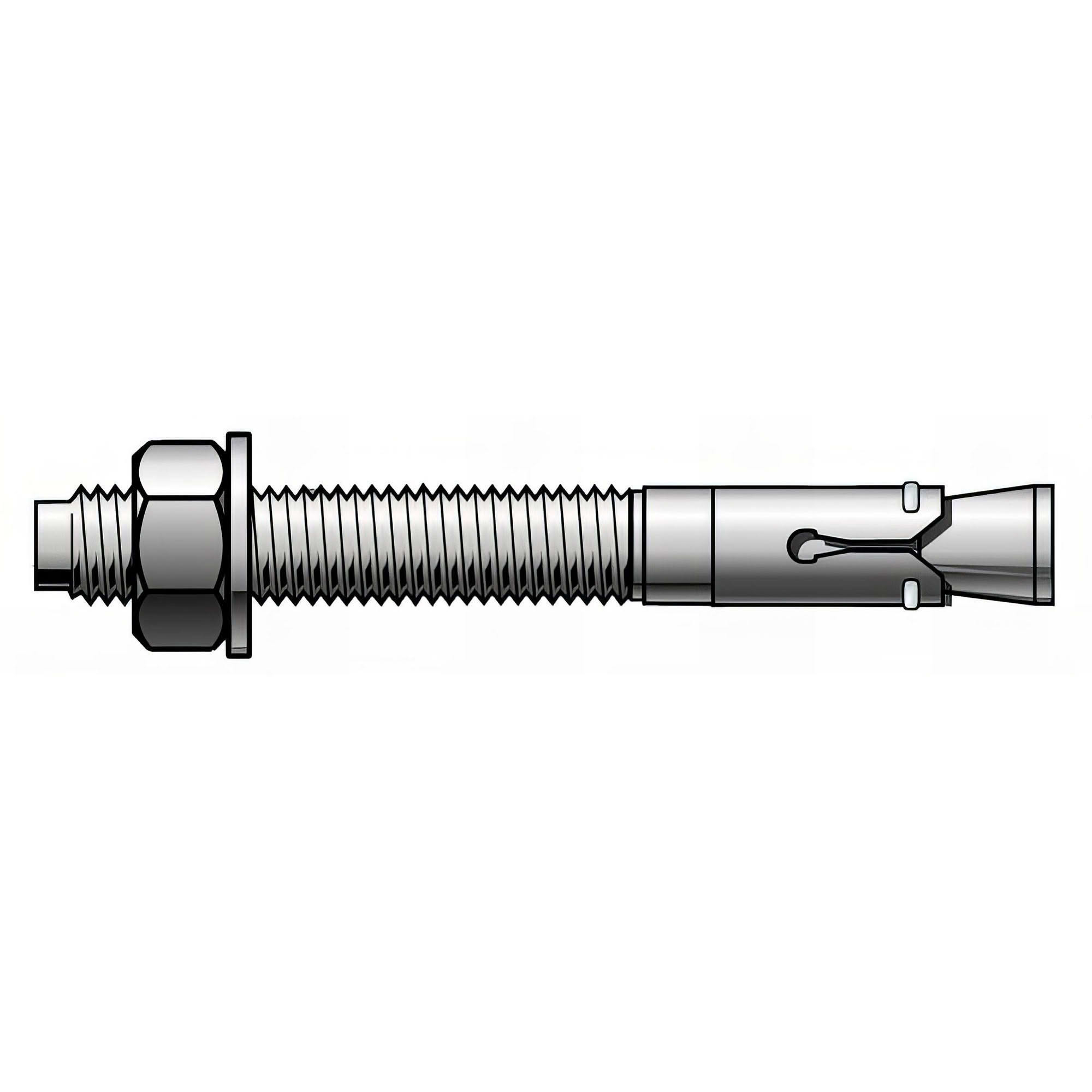

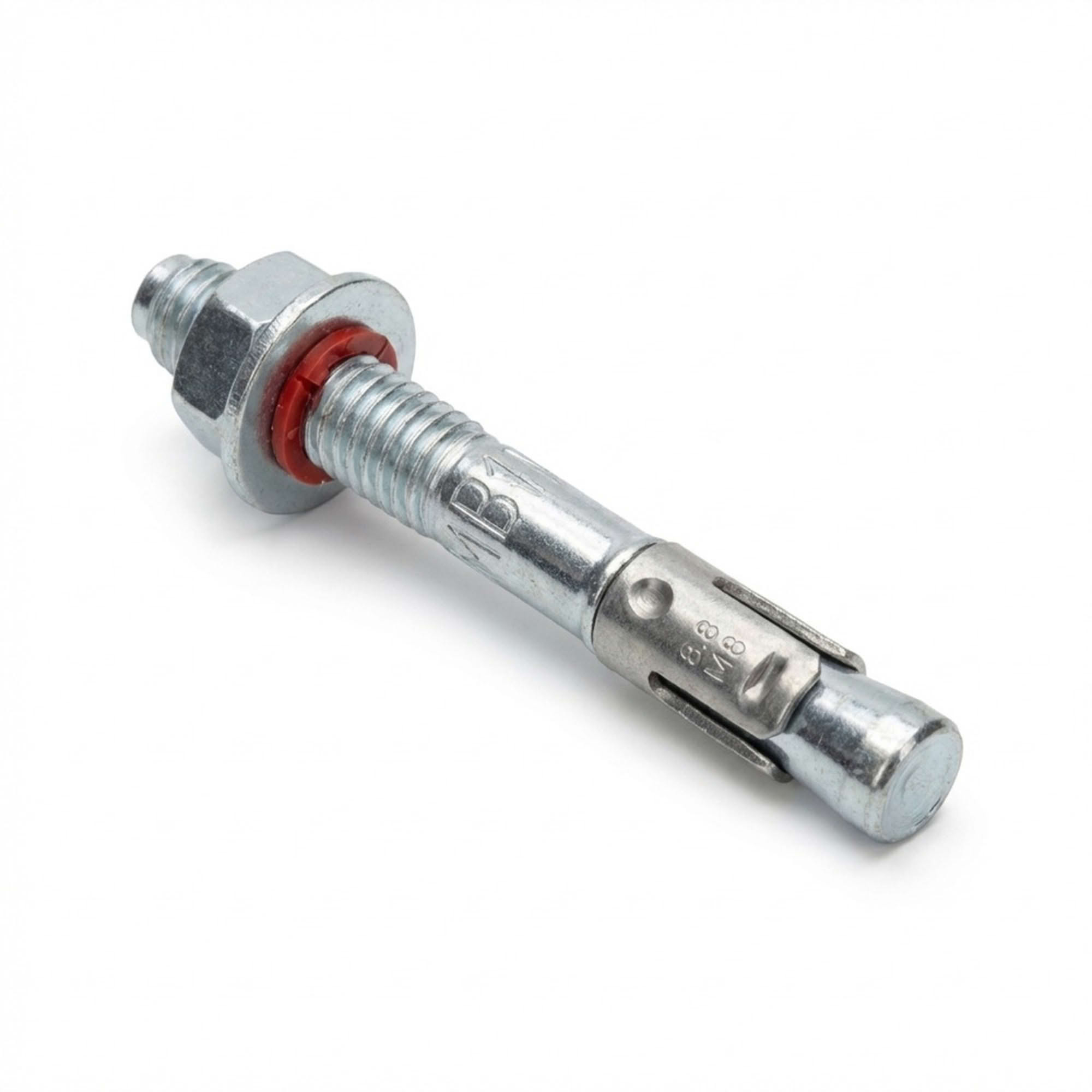

Présentation du Goujon d'Ancrage T Alsafix PO69340
Le goujon d'ancrage Alsafix PO69340 est une solution de fixation haute performance, conçue pour les ancrages moyens à lourds dans le béton, qu'il soit fissuré ou non fissuré. Ce modèle spécifique, le T-ETA1-10-50/110, se distingue par sa version zinguée, offrant une protection accrue contre la corrosion pour des applications intérieures. Avec un diamètre de 10 mm et une longueur de 120 mm, il est idéal pour une variété de projets de construction et de rénovation nécessitant une fixation robuste et fiable.
Ce goujon d'ancrage est certifié ATE Option 1, garantissant sa conformité aux normes européennes les plus strictes en matière de performance et de sécurité. Il est livré avec l'écrou et la rondelle nécessaires à son installation, facilitant ainsi le processus de mise en oeuvre. La conception intelligente de ce goujon permet une installation rapide et efficace, même avec un marteau, sans risquer d'endommager le filetage, un avantage significatif sur les chantiers.
Caractéristiques Techniques Détaillées
- Référence produit : PO69340
- Désignation : T-ETA1-10-50/110
- Diamètre du goujon : 10 mm
- Longueur du goujon : 120 mm
- Profondeur d'ancrage effective (hef) : Deux profondeurs approuvées pour une flexibilité accrue. Pour ce modèle, la profondeur d'ancrage standard est de 60 mm et la profondeur réduite est de 40 mm.
- Diamètre de perçage : 10 mm, correspondant au diamètre du goujon pour une installation optimale.
- Épaisseur maximale de la pièce à fixer (tfix) : 50 mm.
- Écrou : Écrou hexagonal SW 17 mm inclus.
- Rondelle : Rondelle plate incluse.
- État Limite de Service (ELS) : Les charges admissibles varient de 360 à 2410 daN selon le diamètre du goujon utilisé dans la gamme. Pour le D. 10 mm, les charges approuvées en tension dans le béton fissuré (C20/25) sont de 4,3 kN (hef réduite) et 4,8 kN (hef standard). Dans le béton non fissuré (C20/25), elles sont de 7,6 kN (hef réduite) et 8,5 kN (hef standard).
- Couple d'installation (Tinst) : 25 Nm pour l'acier galvanisé.
- Agrément Technique Européen (ATE) : Option 1 pour béton fissuré et non fissuré.
- Performances sismiques : Approuvé pour les charges sismiques des catégories C1 et C2 (pour les diamètres M8 à M20 et une longueur d'ancrage maximale de 210 mm).
- Résistance au feu : Approuvé pour une utilisation en cas d'exposition au feu, avec des indices de résistance au feu R30-R120.
Matériau et Finition
Ce goujon d'ancrage est fabriqué en acier, un matériau reconnu pour sa robustesse et sa durabilité. La version zinguée confère au goujon une excellente résistance à la corrosion dans les environnements intérieurs. Le zingage est un procédé qui consiste à recouvrir l'acier d'une fine couche de zinc, protégeant ainsi le métal de base de l'oxydation et prolongeant sa durée de vie. Cette finition est particulièrement adaptée pour les fixations de serrurerie et de structures en bois à l'intérieur, où l'exposition à l'humidité est limitée.
Domaines d'Application
Le goujon d'ancrage Alsafix PO69340 est spécifiquement conçu pour l'ancrage moyen à lourd dans le béton fissuré et non fissuré. Ses applications sont variées et incluent :
- Fixation de poutres en acier : Idéal pour sécuriser des éléments structurels métalliques.
- Ancrage de plaques de base : Permet de fixer solidement des platines ou des supports.
- Installation de rails et voies ferrées : Convient pour des applications exigeantes en termes de charge et de vibration.
- Fixation de structures en bois : Parfait pour ancrer des éléments boisés à une base en béton.
- Serrurerie : Utilisé pour la fixation de garde-corps, portails, et autres ouvrages métalliques.
- Fixations traversantes et à distance : Sa conception permet une installation flexible pour diverses configurations.
- Utilisation en pierre naturelle résistante à la compression : Peut être utilisé dans ce type de matériau, bien que sans homologation spécifique.
Avantages du Produit
- Haute Performance : Agrément ATE Option 1 pour béton fissuré et non fissuré, garantissant une fiabilité et une sécurité maximales.
- Installation Facile et Rapide : La partie basse totalement lisse facilite l'expansion et permet un montage au marteau sans endommager le filetage, réduisant ainsi le temps et l'effort d'installation.
- Flexibilité d'Application : Deux profondeurs d'ancrage efficaces (standard et réduite) offrent une grande souplesse pour s'adapter à différentes épaisseurs de pièces à fixer et à des contraintes de forage. La profondeur réduite permet de gagner du temps de forage.
- Résistance aux Charges Élevées : L'ancrage avec la profondeur d'ancrage effective standard est optimisé pour les limites de charge les plus élevées, assurant une fixation robuste.
- Sécurité Renforcée : Approuvé pour les charges sismiques (C1 et C2) et pour une utilisation en cas d'exposition au feu (R30-R120), offrant une tranquillité d'esprit supplémentaire dans les environnements exigeants.
- Protection Anti-Corrosion : La version zinguée assure une bonne résistance à la corrosion pour les applications intérieures, prolongeant la durée de vie de l'ancrage.
- Polyvalence : Convient pour une large gamme de fixations, de la serrurerie aux structures en bois et en acier.
Conditionnement
Le goujon d'ancrage Alsafix PO69340 est conditionné en boîtes de 50 unités. Ce conditionnement est adapté aux professionnels et aux projets de moyenne à grande envergure, assurant une disponibilité suffisante pour les besoins courants sur les chantiers.
