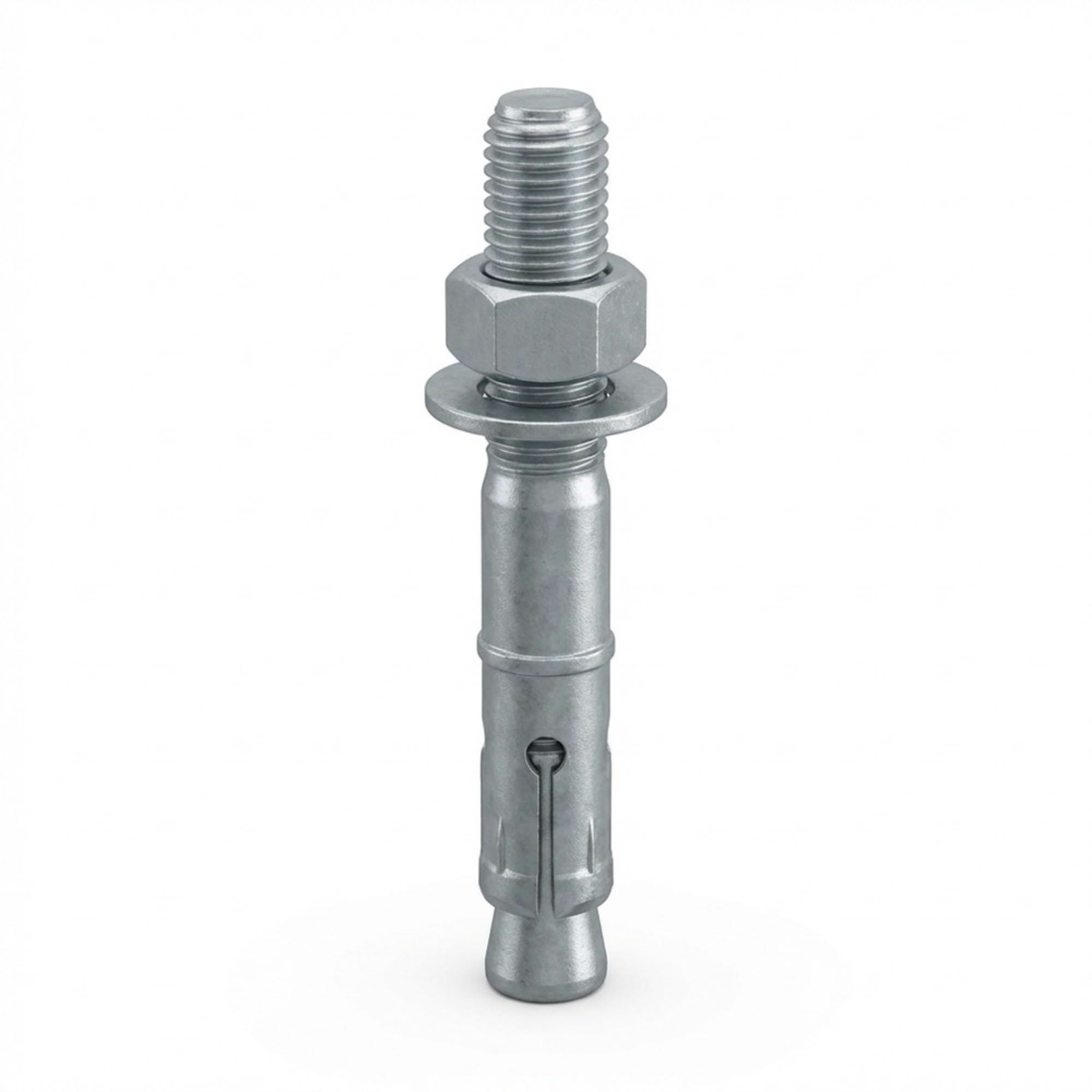

Présentation du Blister de 10 goujons d'ancrage T Alsafix
Découvrez le blister de 10 goujons d'ancrage T Alsafix, référence PO07414BL, une solution de fixation robuste et fiable pour vos projets nécessitant une résistance élevée. Ces goujons d'ancrage, de diamètre 8 mm et de longueur 90 mm, sont conçus pour des applications intérieures et bénéficient d'une finition zinguée pour une protection accrue. Ils sont certifiés ATE Option 7, garantissant leur conformité aux normes européennes les plus strictes pour une utilisation dans le béton fissuré et non fissuré.

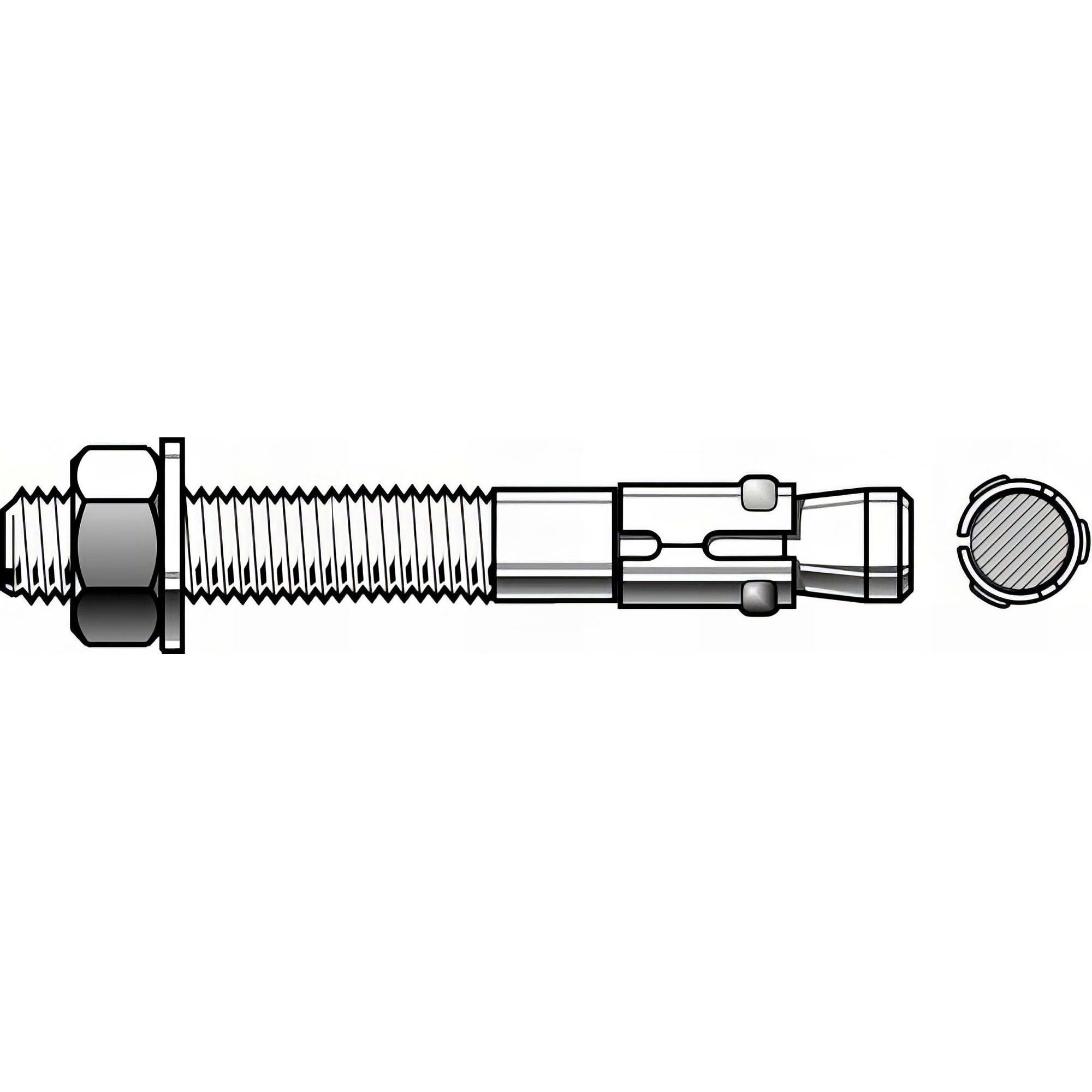

Le goujon T Alsafix est un ancrage traversant, ce qui signifie qu'il peut être installé à travers la pièce à fixer, simplifiant ainsi le processus de montage et permettant un gain de temps considérable. Sa conception ingénieuse, avec une partie basse totalement lisse, facilite l'expansion dans le matériau support, assurant une fixation solide et durable. De plus, la tête d'impact intégrée protège le filetage lors de l'enfoncement au marteau, évitant ainsi tout dommage et garantissant une installation sans encombre.

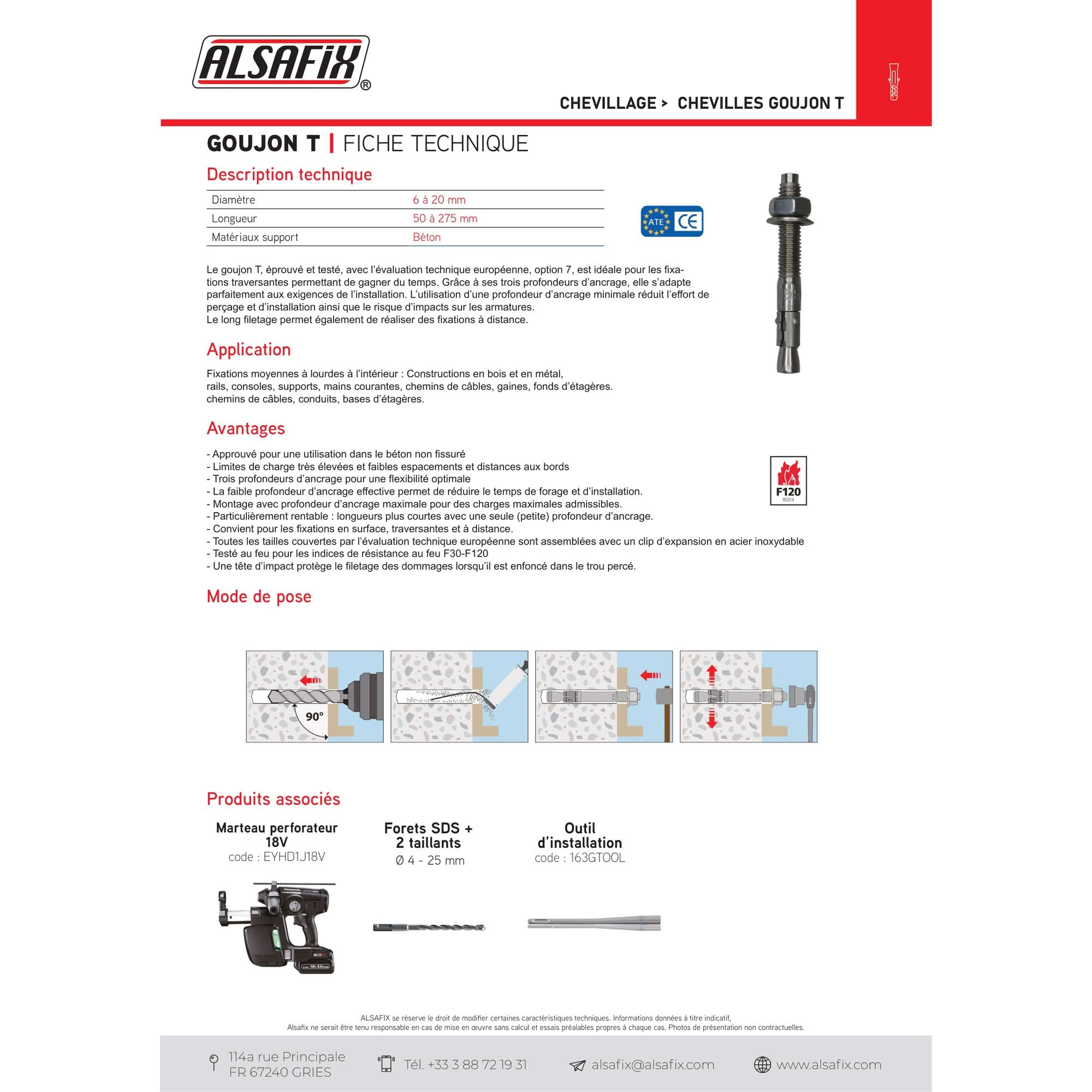

Caractéristiques techniques détaillées
- Diamètre : 8 mm (D. 8)
- Longueur : 90 mm (LT. 90 mm)
- Type : Goujon d'ancrage T
- Version : Zinguée
- Certification : ATE Option 7, CE, Fixing in seismic (testé au feu F30-F120)
- Écrou : Équipé d'un écrou SW 13 mm
- Rondelle : Incluse
- Diamètre de perçage : 8 mm
- Épaisseur de pièce à fixer (tfix) : Permet de fixer une pièce d'une épaisseur maximale de 35 mm.
- Profondeurs d'ancrage : Ce goujon offre trois profondeurs d'ancrage (réduite, moyenne, maximale) pour une flexibilité optimale selon les exigences de l'installation. Pour cette référence spécifique (D. 8 x LT. 90 mm), la profondeur d'ancrage effective (hef) est de 35 mm.
- Charges admissibles : Les goujons de cette gamme peuvent supporter des charges en État Limite de Service (ELS) allant de 140 à 37 200 daN, selon le diamètre et la profondeur d'ancrage utilisés. Pour le D. 8 mm, les charges approuvées en traction (C20/25 appr. N) sont de 4,9 kN et en cisaillement (C20/25 appr. V) de 6,3 kN dans le béton non fissuré.
- Couple de serrage (Tinst) : 15 Nm.
Matériau et finition
Ces goujons d'ancrage sont fabriqués à partir d'un matériau support en béton, assurant une excellente résistance mécanique. La version zinguée confère une protection efficace contre la corrosion dans les environnements intérieurs, prolongeant ainsi la durée de vie du produit. Le clip d'expansion est en acier inoxydable, garantissant une performance fiable et durable.
Domaines d'application
Le goujon d'ancrage T Alsafix est idéal pour les fixations moyennes à lourdes à l'intérieur. Ses applications sont variées et incluent :
- Fixation de serrurerie (garde-corps, grilles, etc.)
- Fixation de constructions en bois (poutres, charpentes légères)
- Installation de rails et consoles
- Mains courantes
- Chemins de câbles et gaines
- Fonds d'étagères et supports divers
Il convient parfaitement aux supports en béton, qu'ils soient fissurés ou non fissurés, et plus largement à tous les supports pleins nécessitant une fixation de charges lourdes.
Avantages clés
- Polyvalence : Approuvé pour une utilisation dans le béton fissuré et non fissuré, offrant une grande adaptabilité.
- Performance : Limites de charge très élevées avec de faibles espacements et distances aux bords, optimisant l'utilisation de l'espace.
- Facilité d'installation : La faible profondeur d'ancrage effective réduit le temps de forage et d'installation. La partie basse lisse facilite l'expansion.
- Protection du filetage : La tête d'impact protège le filetage des dommages lors de l'enfoncement au marteau.
- Flexibilité : Trois profondeurs d'ancrage disponibles pour s'adapter aux exigences spécifiques de chaque installation.
- Rentabilité : Possibilité d'utiliser des longueurs plus courtes avec une seule (petite) profondeur d'ancrage pour certains cas.
- Sécurité : Testé au feu (indices de résistance au feu F30-F120) et certifié pour les applications sismiques.
Conditionnement
Ce produit est livré en blister, contenant 10 goujons d'ancrage. Le conditionnement en blister est pratique pour le stockage et le transport, et permet d'avoir un nombre suffisant de fixations pour des projets de taille moyenne.
