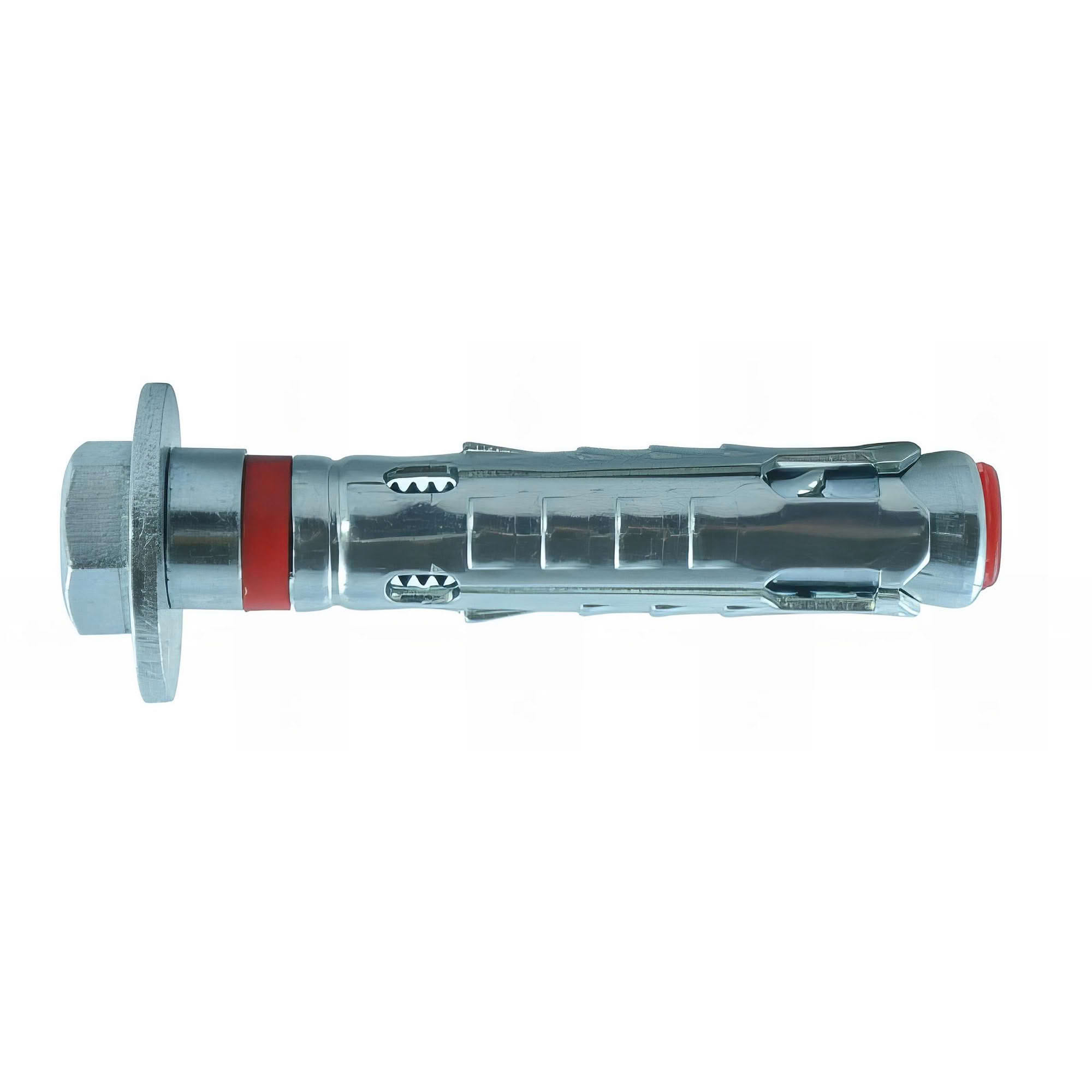

Présentation du produit : Chevilles métalliques STAM D. 12 x M8 x Lt. 55 mm
Découvrez le lot de 50 chevilles métalliques STAM D. 12 x M8 x Lt. 55 mm, une solution de fixation robuste et fiable conçue spécifiquement pour les charges lourdes sur matériaux creux. Fabriquées par Alsafix, ces chevilles zinguées (référence SY70630) sont idéales pour une multitude d'applications nécessitant une résistance élevée au cisaillement et une tenue optimale. Leur conception à expansion longue garantit une répartition efficace de la charge, même dans les matériaux à faible résistance à la compression.
Ces chevilles sont pré-assemblées pour une installation rapide et facile, et leur conception permet également des fixations temporaires grâce à la vis amovible. La collerette d'appui intégrée augmente la rapidité et la simplicité de pose, tandis que le capuchon de protection empêche l'intrusion de poussière ou de débris avant l'expansion, assurant un ancrage parfait.

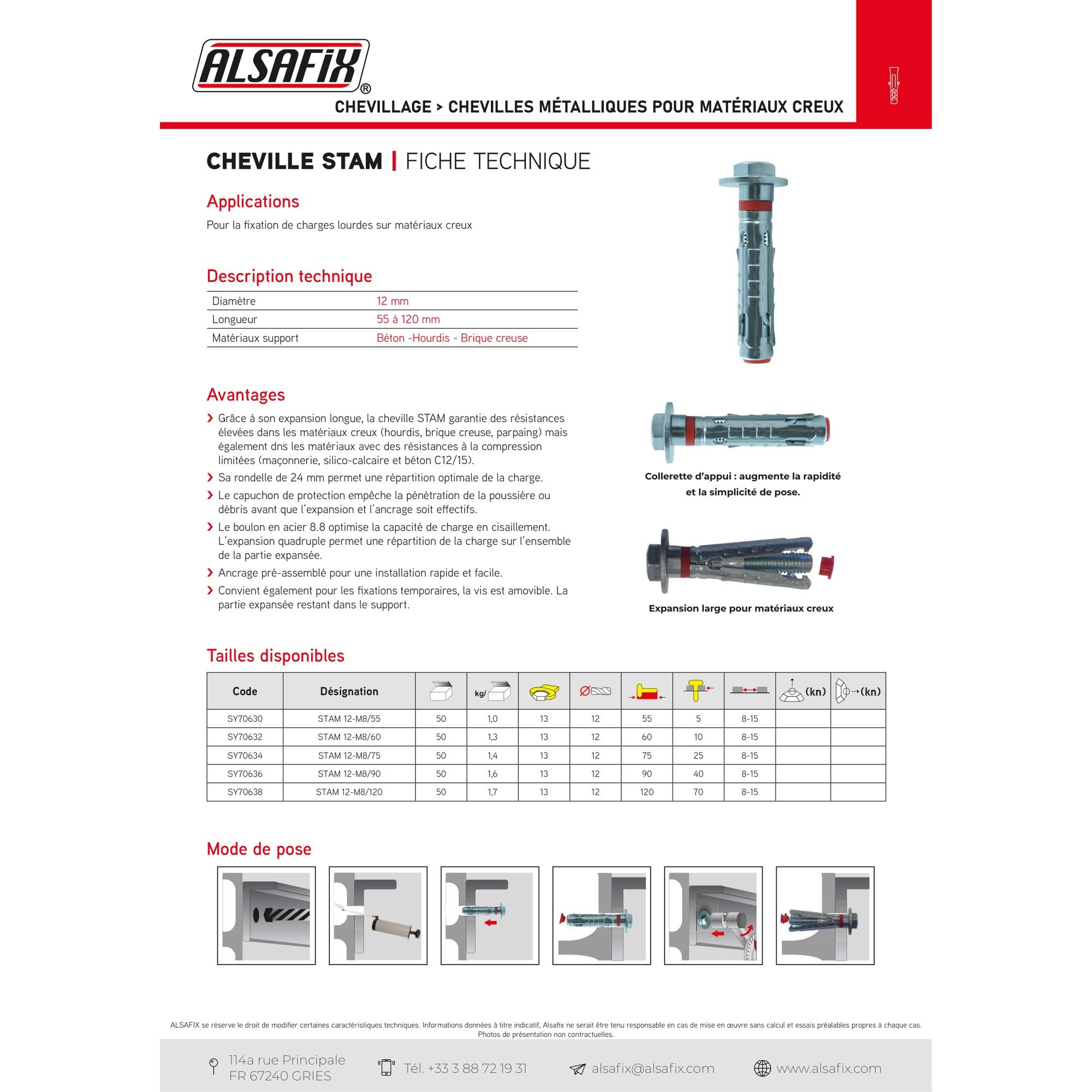

Caractéristiques techniques détaillées
- Diamètre de perçage : 12 mm.
- Filetage : M8.
- Longueur de la cheville : 55 mm.
- Profondeur d'ancrage (hef) : 55 mm.
- Profondeur minimale de perçage (h1) : 55 mm.
- Épaisseur maximum de la pièce à fixer (tfix) : 5 mm (nécessite de percer la pièce à fixer à 2 mm de plus que son épaisseur).
- Diamètre du trou dans la pièce à fixer (d) : 8-15 mm.
- Couple de serrage (Tinst) : 20 Nm.
- Clé de serrage recommandée : SW 13.
- Charge maximale de traction (Nrec) pour béton non-fissuré : 2,3 kN (environ 230 daN).
- Charge maximale de traction (Nrec) pour béton fissuré : 3,9 kN (environ 390 daN).
- Charge maximale en cisaillement (Vrec) : 4,1 kN (environ 410 daN).
- État Limite de Service (ELS) : 400 daN (donnée pour le cisaillement, confirmant la grande résistance).
- Distance minimale du bord (Cmin) : 150 mm.
- Distance d'entraxe minimale (Smin) : 300 mm.
Matériau et finition
Ces chevilles sont fabriquées en acier de haute qualité, avec un boulon en acier 8.8 pour optimiser la capacité de charge en cisaillement. La finition zinguée offre une protection essentielle contre la corrosion, prolongeant ainsi la durée de vie du produit et garantissant sa performance dans divers environnements. Cette finition est particulièrement adaptée pour des applications intérieures ou dans des environnements peu agressifs.
Domaines d'application
Les chevilles métalliques STAM sont spécialement conçues pour la fixation de charges lourdes dans les matériaux creux. Elles sont parfaitement adaptées pour une utilisation dans :
- Béton : Y compris le béton C12/15.
- Hourdis : Idéal pour les planchers et dalles creuses.
- Brique creuse : Pour les murs et cloisons.
- Parpaing : Pour les constructions en maçonnerie creuse.
- Maçonnerie et silico-calcaire : Y compris les matériaux avec des résistances à la compression limitées.
Elles sont couramment utilisées pour fixer des éléments tels que des consoles, des garde-corps, des équipements industriels, des rayonnages lourds, des portails, ou toute autre structure nécessitant une fixation solide et durable sur des supports creux.
Avantages clés
- Résistance élevée : Grâce à leur expansion longue et leur boulon en acier 8.8, ces chevilles offrent des résistances élevées en traction et en cisaillement, même dans les matériaux creux et à faible résistance.
- Répartition optimale de la charge : La rondelle de 24 mm et l'expansion quadruple assurent une répartition uniforme de la charge sur l'ensemble de la partie expansée, minimisant les contraintes sur le matériau support.

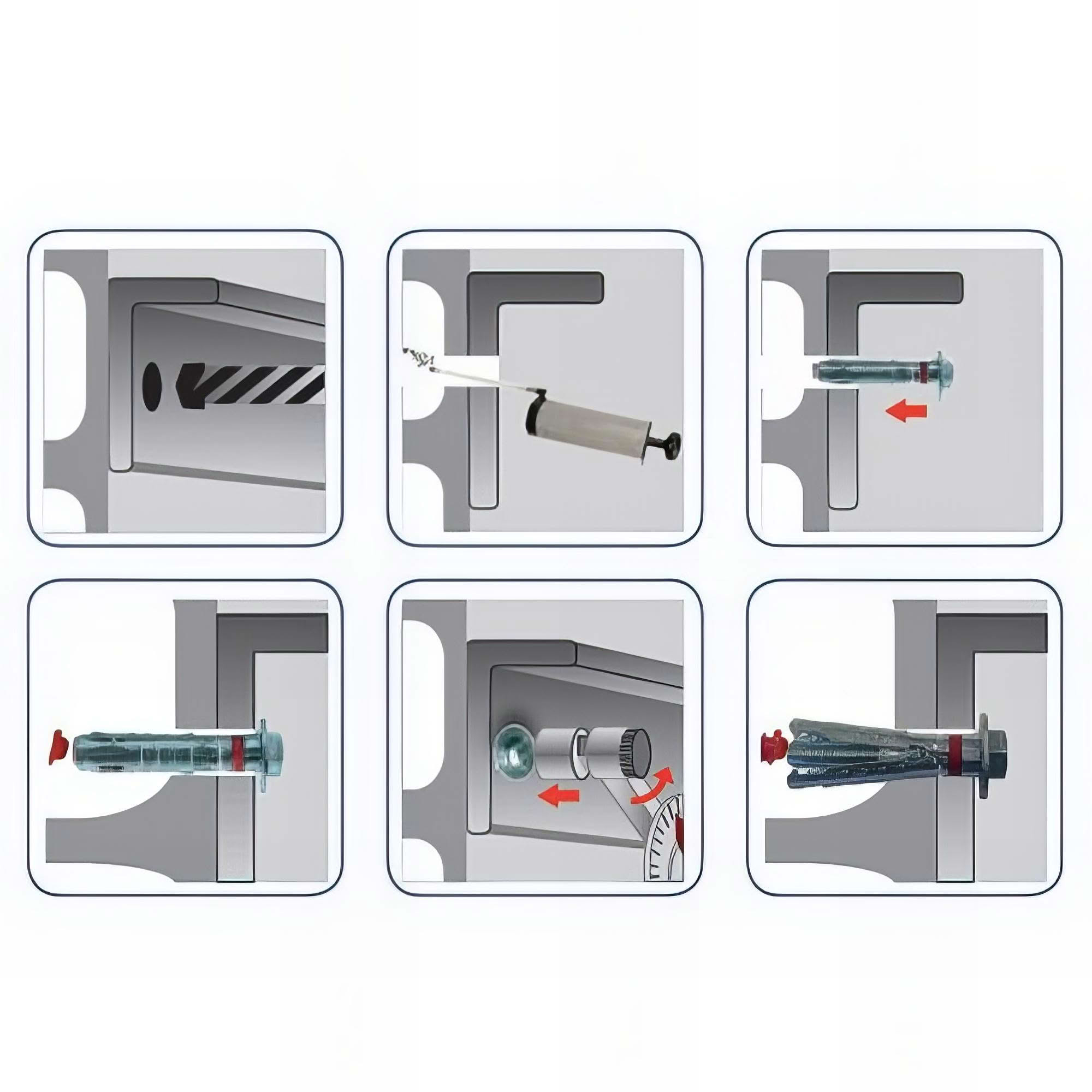

- Installation rapide et facile : L'ancrage pré-assemblé et la collerette d'appui facilitent et accélèrent la pose. Le capuchon de protection évite l'encrassement avant l'expansion.
- Polyvalence : Convient pour les fixations permanentes et temporaires, la vis étant amovible pour ajustements ou démontages.
- Sécurité accrue : La conception robuste et les performances certifiées garantissent une fixation sûre et durable pour vos applications les plus exigeantes.
Conditionnement
Ce produit est livré en lot de 50 chevilles métalliques STAM D. 12 x M8 x Lt. 55 mm, référence SY70630. Ce conditionnement est idéal pour les professionnels et les projets nécessitant un volume important de fixations, assurant une disponibilité suffisante pour mener à bien vos travaux.
