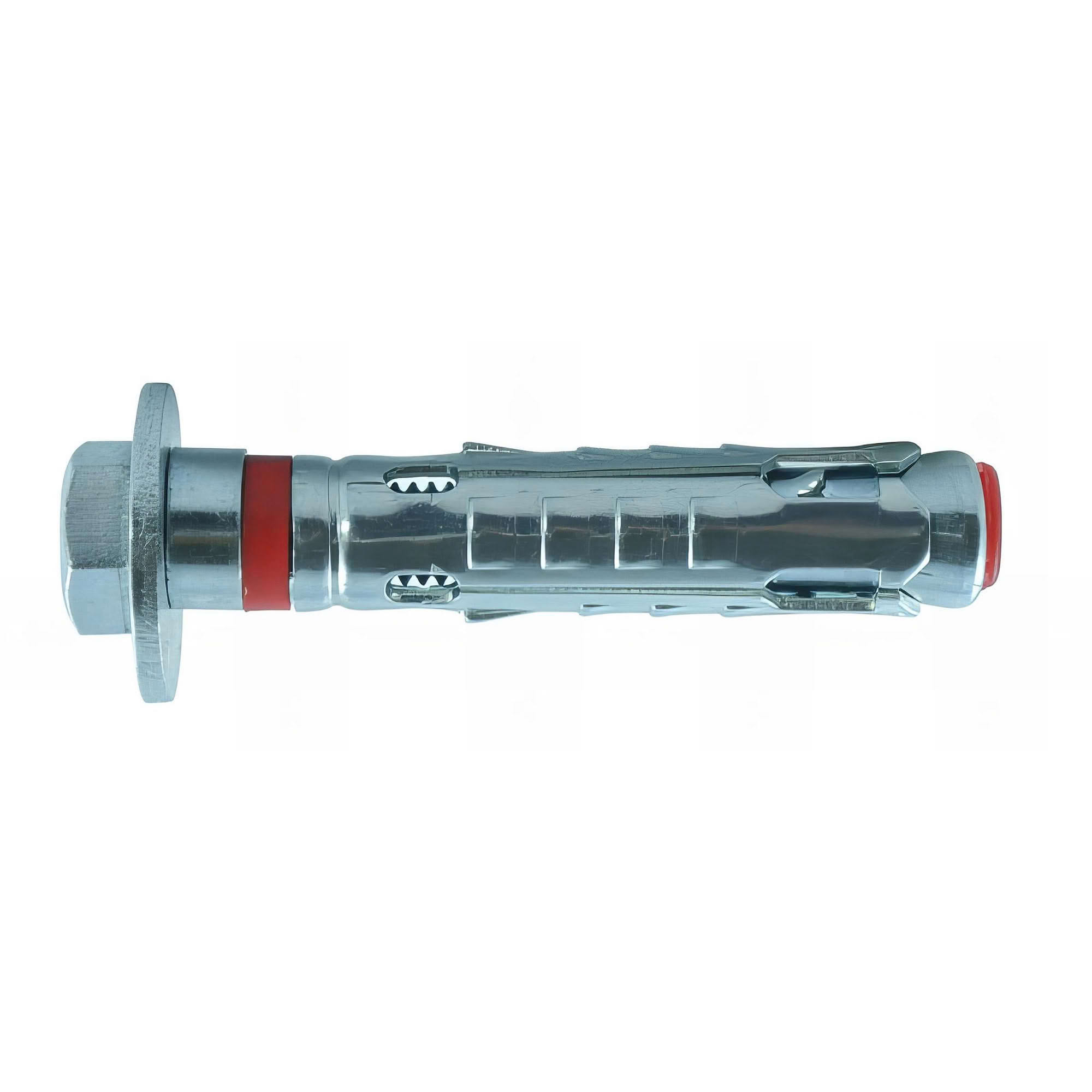

Présentation du produit : Cheville Métallique STAM D. 12 x M8 x Lt. 75 mm Alsafix
Découvrez la cheville métallique STAM D. 12 x M8 x Lt. 75 mm d'Alsafix, une solution de fixation robuste et fiable conçue spécifiquement pour les charges lourdes sur matériaux creux. Ce lot de 50 chevilles zinguées (référence SY70634) est l'allié idéal des professionnels et des particuliers exigeants, recherchant une performance et une sécurité maximales pour leurs installations. Grâce à sa conception innovante et sa capacité d'expansion longue, la cheville STAM garantit une répartition optimale de la charge et une résistance élevée, même dans les supports les plus difficiles.
La cheville STAM se distingue par sa facilité d'installation et sa polyvalence. Elle est pré-assemblée pour un gain de temps considérable sur chantier et permet des fixations temporaires grâce à sa vis amovible. Que vous travailliez sur du béton, des hourdis ou de la brique creuse, cette cheville offre une tenue exceptionnelle, minimisant les risques de défaillance et assurant la pérennité de vos installations.

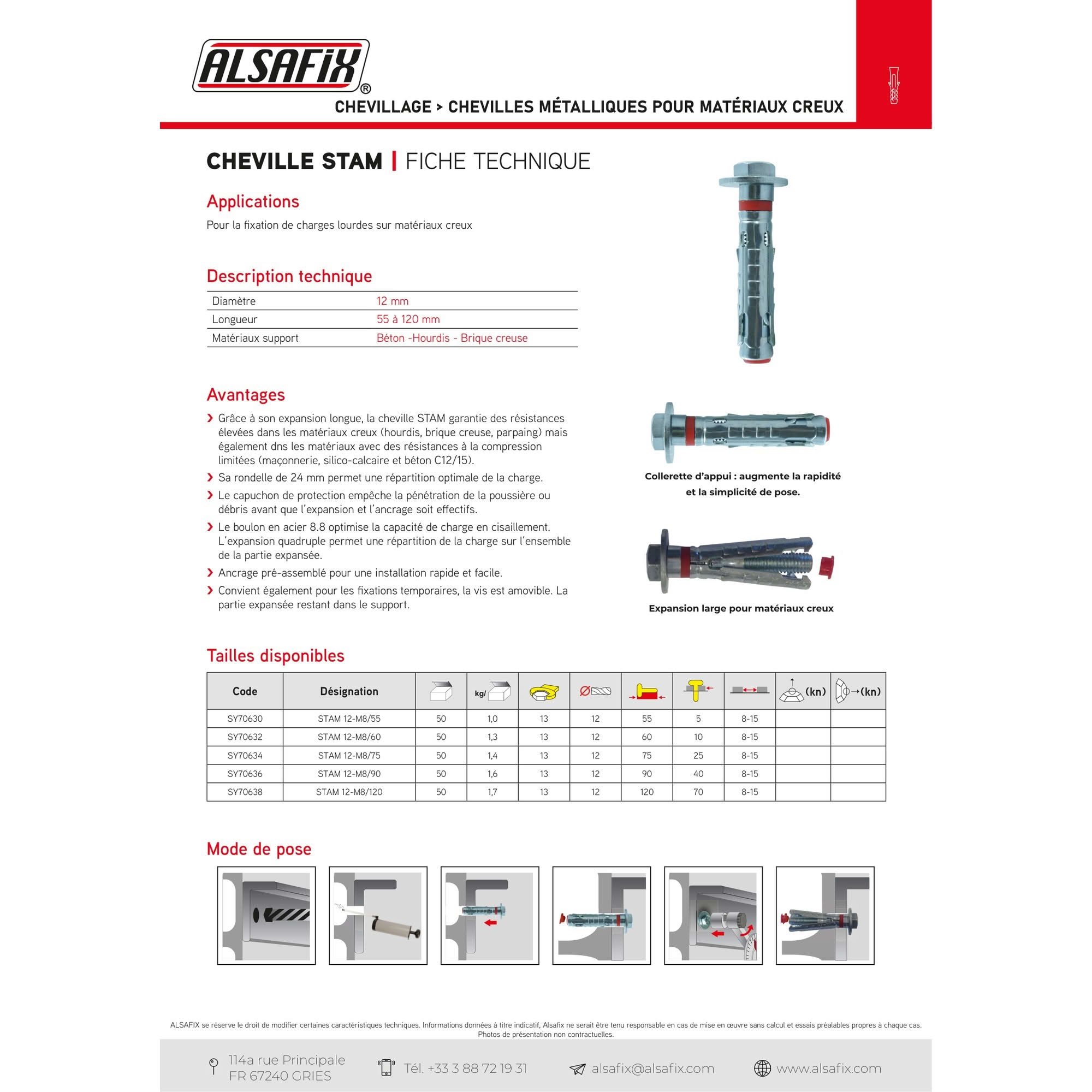

Caractéristiques techniques détaillées
- Type de cheville : Métallique à expansion pour charges lourdes.
- Diamètre de la cheville : 12 mm.
- Filetage : M8.
- Longueur totale de la cheville (L) : 75 mm.
- Profondeur d'ancrage (hef) : 75 mm.
- Profondeur minimale de perçage (h1) : 55 mm.
- Diamètre de perçage : 12 mm.
- Diamètre du trou dans la pièce à fixer (df) : 8-15 mm.
- Épaisseur maximum de la pièce à fixer (tfix) : 25 mm.
- Couple de serrage (Tinst) : 20 Nm.
- Clé de serrage recommandée : SW 13.
- État Limite de Service (ELS) : 400 daN (pour la référence STAM 12-M8/75).
- Charge de traction pour béton non-fissuré Nrec (kN) : 2,3 kN.
- Charge de traction pour béton fissuré Nrec (kN) : 3,9 kN.
- Charge en cisaillement Vrec (kN) : 4,1 kN.
- Distance minimale du bord (Cmin) : 150 mm.
- Distance d'entraxe minimale (Smin) : 300 mm.
- Conditionnement : Boîte de 50 chevilles.
- Référence Alsafix : SY70634.
Matériau et finition
La cheville STAM est fabriquée à partir d'un boulon en acier de grade 8.8, garantissant une résistance optimale au cisaillement et à la traction. Le traitement de surface zingué confère à la cheville une excellente protection contre la corrosion, prolongeant ainsi sa durée de vie et assurant une performance constante dans le temps. La collerette d'appui intégrée, d'un diamètre de 24 mm, assure une répartition optimale de la charge sur le support, augmentant la stabilité de la fixation. Un capuchon de protection prévient l'intrusion de poussière ou de débris avant l'expansion, garantissant un ancrage propre et efficace.
Domaines d'application
Cette cheville est spécifiquement conçue pour la fixation de charges lourdes dans divers matériaux creux et à faible résistance à la compression. Ses applications sont variées et incluent, sans s'y limiter :
- Bâtiment et construction : Fixation de rails, supports de tuyauterie, chemins de câbles, consoles, équipements de ventilation, faux-plafonds lourds, etc.
- Aménagements intérieurs et extérieurs : Installation de portails, garde-corps, stores, auvents, antennes, enseignes, et autres éléments nécessitant une fixation solide et durable.
- Supports compatibles : Béton, hourdis, brique creuse, parpaing, maçonnerie, silico-calcaire, et béton C12/15.
Avantages clés
- Résistance élevée : Conçue pour les charges lourdes, elle offre une grande résistance au cisaillement et à la traction grâce à son boulon en acier 8.8 et son expansion longue.
- Polyvalence des matériaux : Efficace dans une large gamme de matériaux creux et à faible résistance à la compression, y compris le béton, les hourdis et la brique creuse.

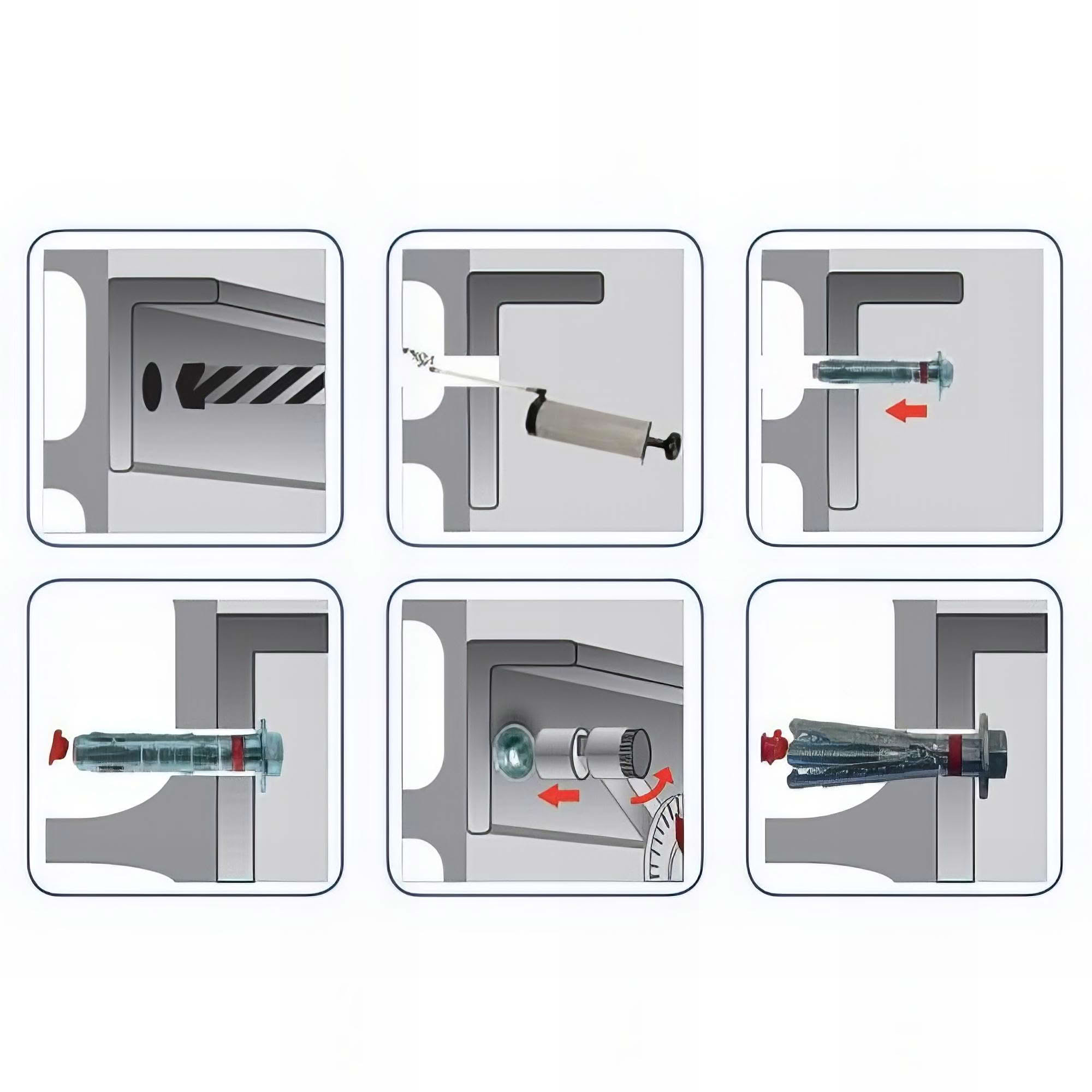

- Installation rapide et facile : Pré-assemblée avec une collerette d'appui et un capuchon de protection, elle simplifie et accélère la pose. Le serrage s'effectue avec une clé SW 13.
- Répartition optimale de la charge : La rondelle de 24 mm et l'expansion quadruple assurent une répartition uniforme de la charge, augmentant la stabilité et la sécurité de la fixation.
- Fixation amovible : Idéale pour les installations temporaires, la vis peut être retirée sans endommager le support, la partie expansée restant en place.
- Durabilité : Le traitement zingué offre une protection efficace contre la corrosion, garantissant une longue durée de vie même dans des environnements exigeants.
Conditionnement
Ce produit est livré en boîte de 50 chevilles métalliques STAM D. 12 x M8 x Lt. 75 mm, référence SY70634. Ce conditionnement est adapté pour les projets de moyenne à grande envergure, offrant un stock suffisant pour plusieurs applications tout en assurant une protection adéquate des chevilles jusqu'à leur utilisation.
