Présentation du Goujon d'Ancrage T Alsafix

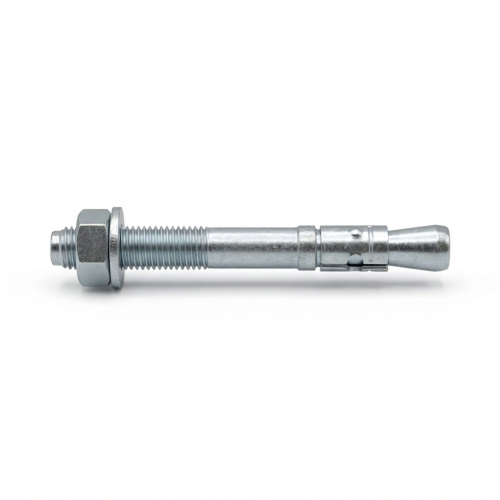

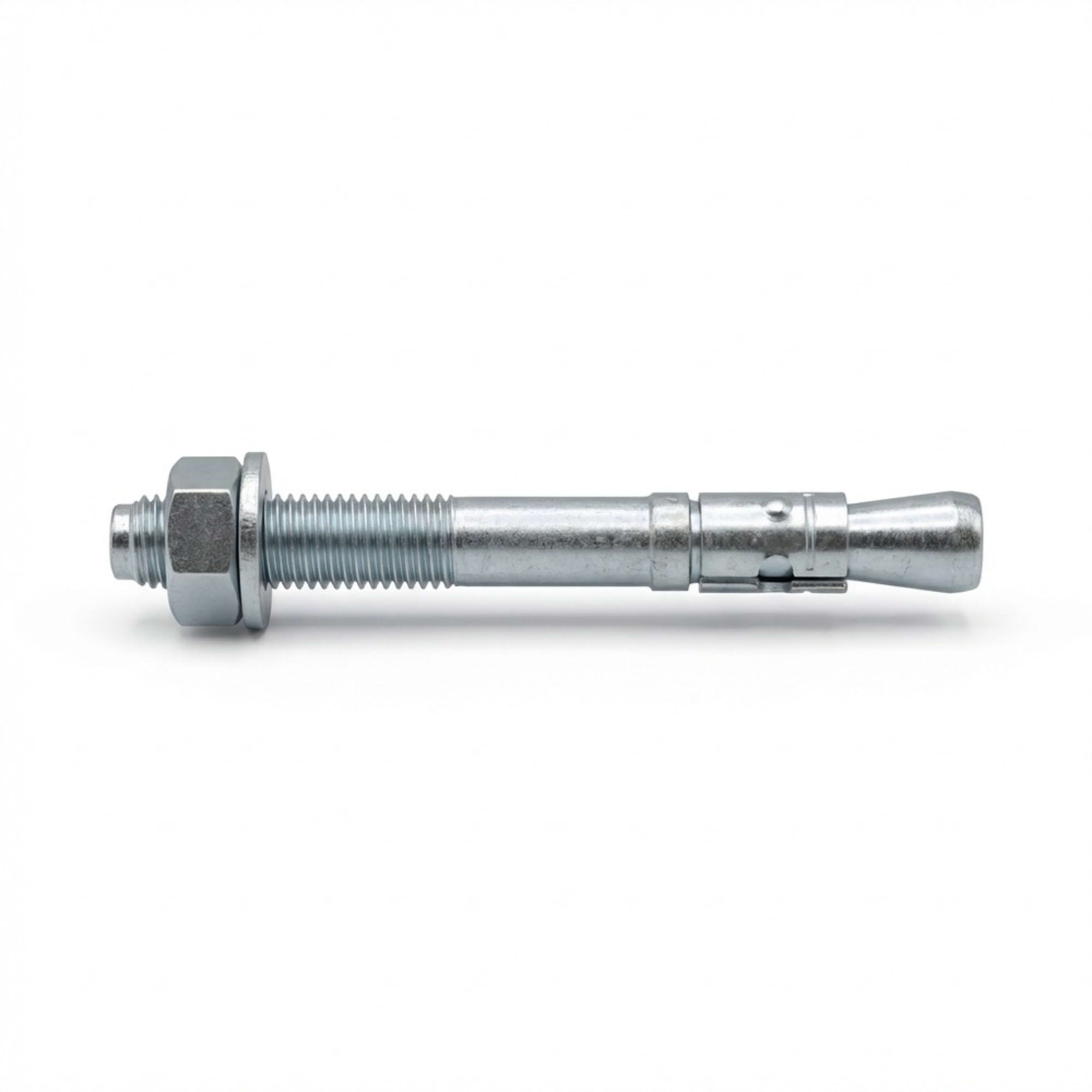

Le blister de 10 goujons d'ancrage T Alsafix, référence PO07415BL, est une solution de fixation haute performance conçue pour les applications exigeantes. Ce goujon d'ancrage, de diamètre 8 mm et de longueur 100 mm, est spécifiquement la version zinguée ATE Option 7, garantissant une fiabilité et une durabilité accrues pour vos projets. Il est idéal pour la fixation de charges lourdes dans des supports en béton, qu'ils soient fissurés ou non fissurés, ainsi que dans d'autres supports pleins. Chaque goujon est fourni avec un écrou (SW 13 mm) et une rondelle, prêts à l'emploi. Sa conception permet une installation aisée, même au marteau, sans endommager le filetage, grâce à une tête d'impact protectrice. La partie basse totalement lisse facilite l'expansion dans le matériau support, assurant une tenue optimale. Ce produit est conforme aux normes F120, RO314, ATE, CE et est certifié pour la fixation en zones sismiques, témoignant de sa robustesse et de sa sécurité.

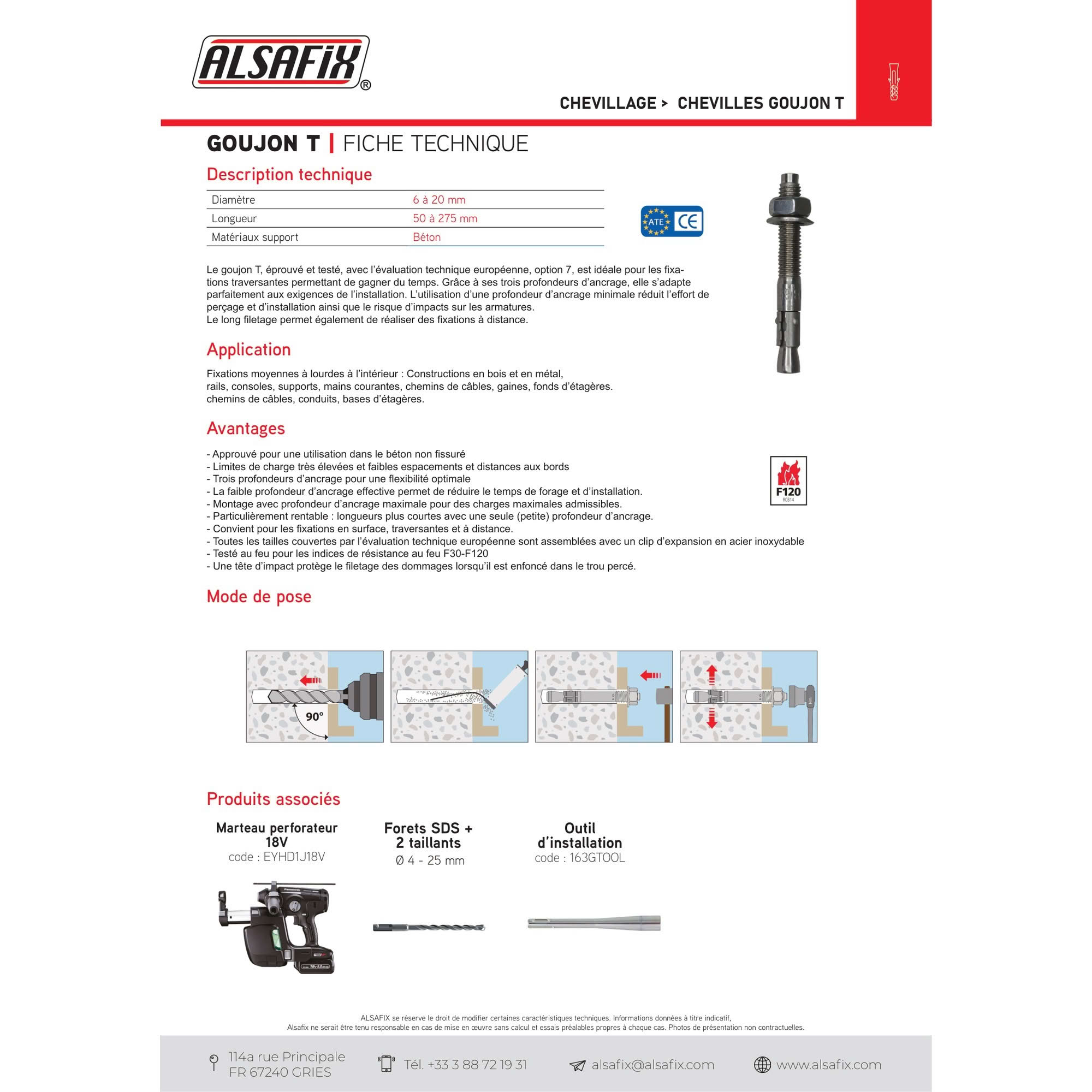

Caractéristiques Techniques Détaillées
- Diamètre et Longueur : Ce goujon présente un diamètre nominal de 8 mm et une longueur totale de 100 mm. La gamme complète des goujons T Alsafix couvre des diamètres de 6 à 20 mm et des longueurs de 50 à 355 mm, offrant une grande flexibilité pour diverses applications.
- Profondeurs d'Ancrage : Le goujon T Alsafix est conçu avec trois profondeurs d'ancrage (réduite, moyenne, maximale) pour s'adapter aux exigences spécifiques de chaque installation. Pour ce modèle D.8 x LT.100 mm, la profondeur d'ancrage effective (hef) peut varier, permettant de fixer une pièce d'une épaisseur maximale de 40 mm. Une faible profondeur d'ancrage effective réduit le temps de perçage et d'installation, minimisant les risques d'impacts sur les armatures.
- Capacités de Charge : Les goujons d'ancrage T Alsafix offrent des limites de charge très élevées. L'État Limite de Service (ELS) varie de 140 à 37 200 daN selon le diamètre utilisé dans la gamme. Pour ce modèle spécifique, les charges approuvées en traction et cisaillement sont conformes à l'évaluation technique européenne (ATE Option 7) pour le béton non fissuré, avec des valeurs spécifiques détaillées dans la documentation technique.
- Diamètre de Perçage : Le diamètre de perçage requis est de 8 mm, correspondant au diamètre nominal du goujon, ce qui simplifie le processus d'installation.
- Écrou et Rondelle : Chaque goujon est équipé d'un écrou de taille SW 13 mm et d'une rondelle, assurant une répartition uniforme de la charge et une fixation sécurisée.

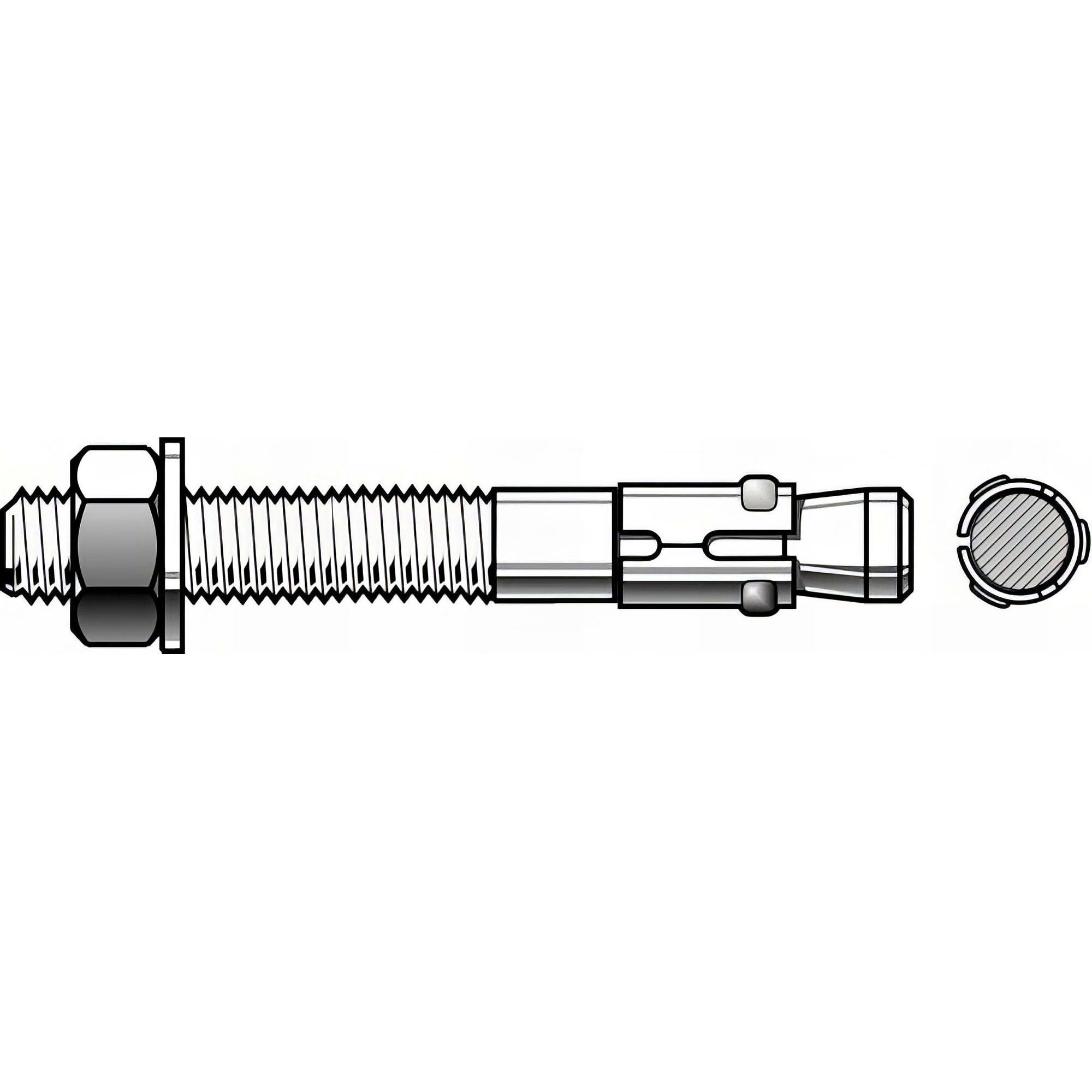

- Filetage : Le long filetage permet de réaliser des fixations à distance, offrant une polyvalence supplémentaire. La tête d'impact protège le filetage pendant l'enfoncement au marteau.
Matériau et Finition
Ce goujon d'ancrage est fabriqué à partir d'un matériau support en béton, et sa version zinguée offre une protection contre la corrosion pour les applications intérieures. Le clip d'expansion est en acier inoxydable, garantissant une résistance et une durabilité optimales de l'ancrage.
Domaines d'Application
Le goujon d'ancrage T Alsafix est particulièrement adapté aux fixations moyennes à lourdes en intérieur. Ses applications incluent :
- Constructions en bois et en métal : Idéal pour la fixation d'éléments structurels ou de support.
- Serrurerie : Fixation de grilles, portails, garde-corps et autres éléments de serrurerie.
- Rails et consoles : Ancrage de rails de guidage, consoles de support et étagères.
- Supports et mains courantes : Installation sécurisée de mains courantes, barres d'appui et supports divers.
- Chemins de câbles, conduits et bases d'étagères : Fixation d'équipements techniques et de rangement.
Avantages Clés
- Homologation ATE Option 7 : Approuvé pour une utilisation dans le béton non fissuré et fissuré, garantissant une sécurité et une performance maximales.
- Polyvalence : Convient aux supports béton, fissuré et non fissuré, ainsi qu'à d'autres supports pleins.
- Installation Rapide : Les fixations traversantes permettent un gain de temps significatif lors de l'installation. La faible profondeur d'ancrage effective réduit également le temps de forage.
- Flexibilité Optimale : Trois profondeurs d'ancrage disponibles pour s'adapter aux exigences spécifiques de l'installation.
- Haute Résistance : Limites de charge très élevées et faibles espacements et distances aux bords, assurant une fixation robuste et durable.
- Protection du Filetage : La tête d'impact protège le filetage des dommages lors de l'enfoncement au marteau.
- Facilité d'Expansion : La partie basse totalement lisse du goujon facilite l'expansion dans le trou percé.
- Certifications : Conforme aux normes F120, RO314, ATE, CE et testé au feu (indices F30-F120) et pour la fixation en zones sismiques, offrant une tranquillité d'esprit.
Conditionnement
Ce produit est livré en blister de 10 goujons d'ancrage, ce qui est pratique pour les petits et moyens projets, assurant que vous avez le nombre exact de fixations nécessaires sans gaspillage.
