10 sabots de charpente à ailes extérieures - Connecteurs de poutres - Acier galva - Larg 120 x Ht 160 mm - Fabriqué en Europe

Le lot de 10 sabots de charpente permet de raccorder des poutres ou des solives de 120 mm de largeur à un support en bois ou en béton. Chaque sabot dispose d'une hauteur de 160 mm et d'une profondeur intérieure de 75 mm pour accueillir l'extrémité de la pièce de bois.

Leur forme en U facilite le positionnement de la poutre lors de l'assemblage. Ils conviennent aux travaux de charpente, de construction bois et de rénovation nécessitant ce type de liaison.

Les ailes extérieures se placent de part et d'autre de la pièce de bois et donnent accès aux perforations destinées à la fixation sur le support. Cette disposition facilite le vissage, le clouage ou la mise en place des ancrages, selon le montage retenu.

Chaque sabot comporte 40 trous de Ø5 mm pour les fixations bois et 6 trous de Ø11 mm pour les ancrages sur béton. Les fixations, non fournies, doivent être choisies en fonction du support et des prescriptions de montage du fabricant.

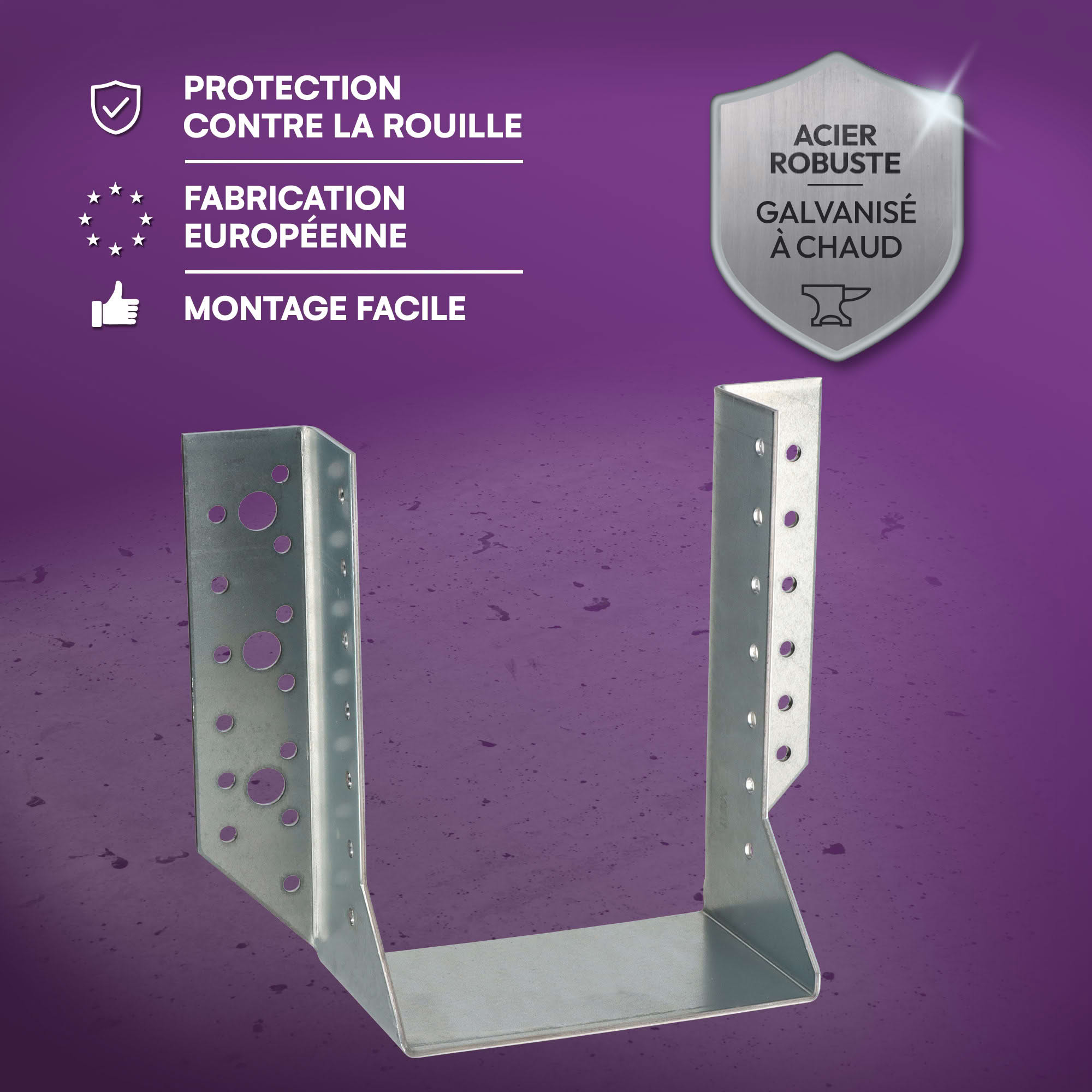

Fabriqués en acier DX51 galvanisé à chaud, les connecteurs associent une tôle de 2 mm d'épaisseur à un revêtement protecteur contre la corrosion. Cette protection contribue à leur durabilité, dans les conditions d'exposition prévues pour le produit.

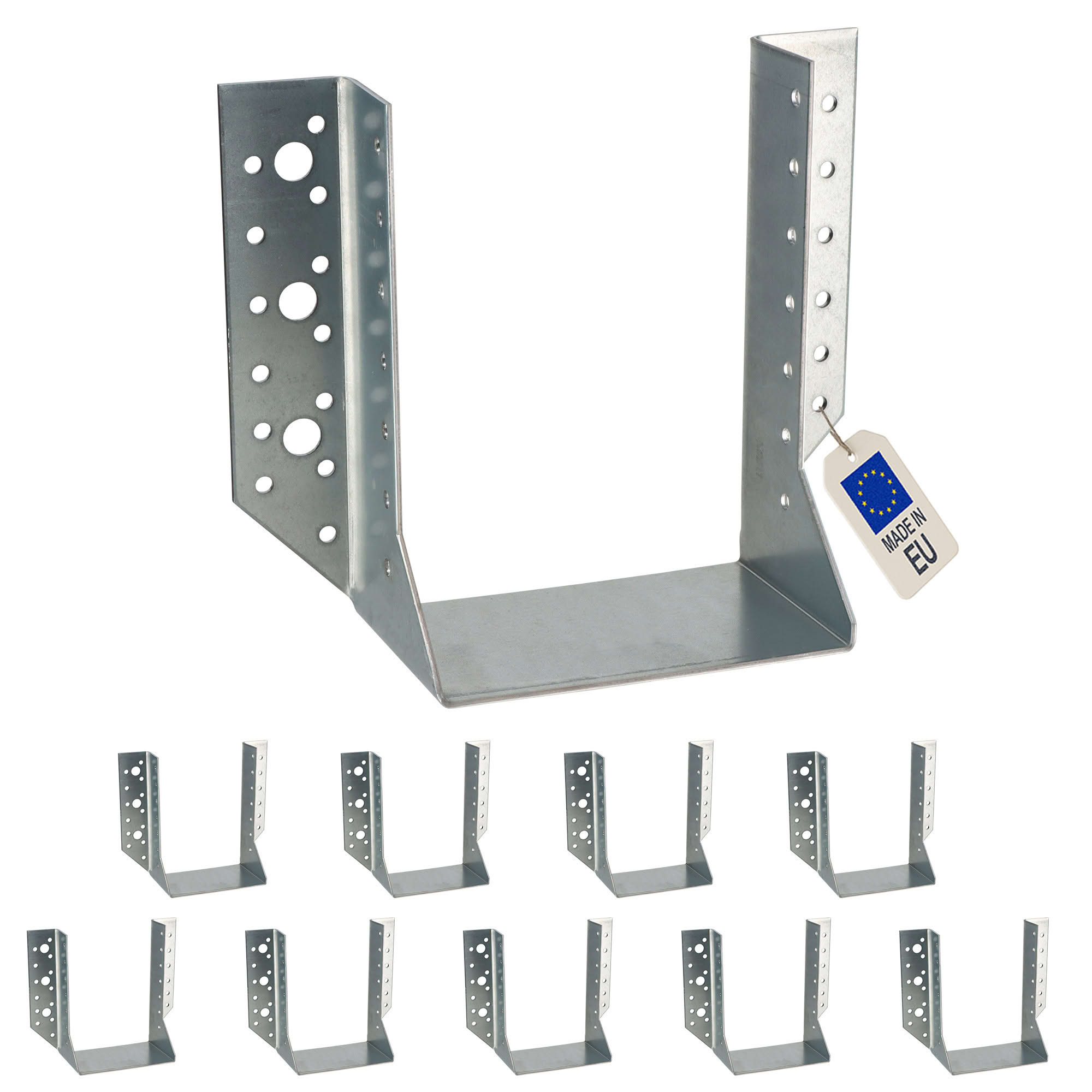

Le conditionnement par 10 pièces permet de disposer de connecteurs identiques pour réaliser plusieurs liaisons sur un même chantier.

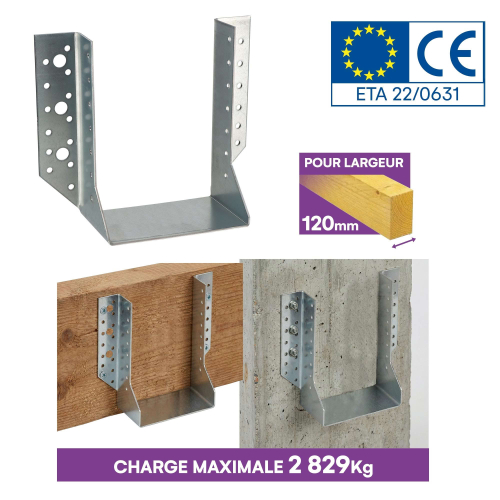

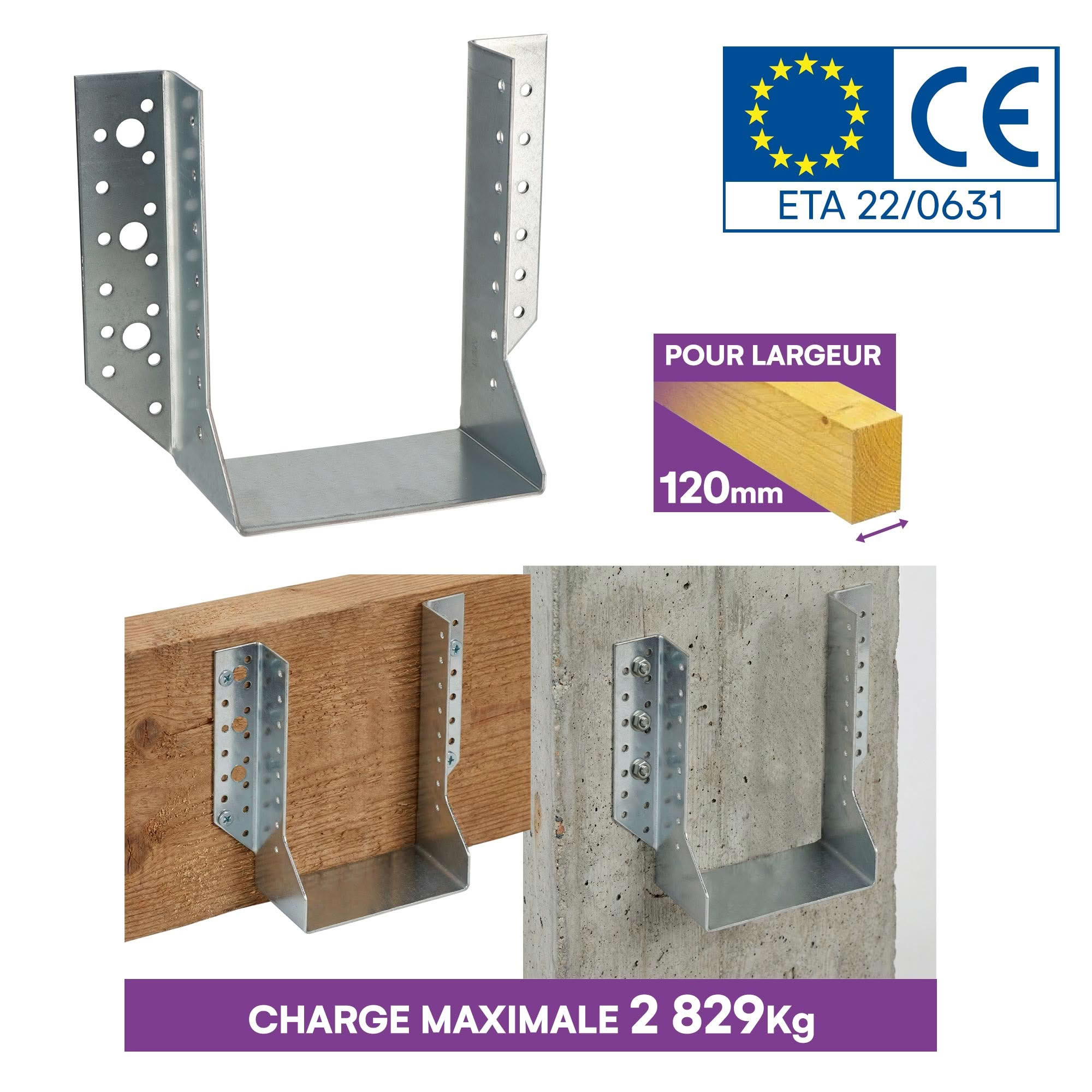

La charge maximale annoncée est de 2 829 kg. La capacité réelle de l'assemblage dépend notamment du support, des fixations utilisées, de leur nombre et du sens des efforts appliqués. Cette valeur doit donc être considérée avec les prescriptions techniques du fabricant.

Les sabots sont fabriqués en Europe et présentent un marquage CE, avec la référence d'Évaluation Technique Européenne ETA 22/0631.

Avis du bricoleur :

Pour assembler des solives de 120 mm de largeur, les ailes extérieures offrent un accès pratique aux fixations. Le lot de 10 est utile pour répéter les assemblages sur un chantier. Avant la pose, vérifiez le choix des vis ou des ancrages et le schéma de fixation du fabricant : ils déterminent la résistance de l'ensemble.

Caractéristiques techniques :

• Type : Sabots de charpente
• Matière : Acier DX51 galvanisé à chaud
• Contenu : Lot de 10 pièces
• Épaisseur tôle : 2 mm

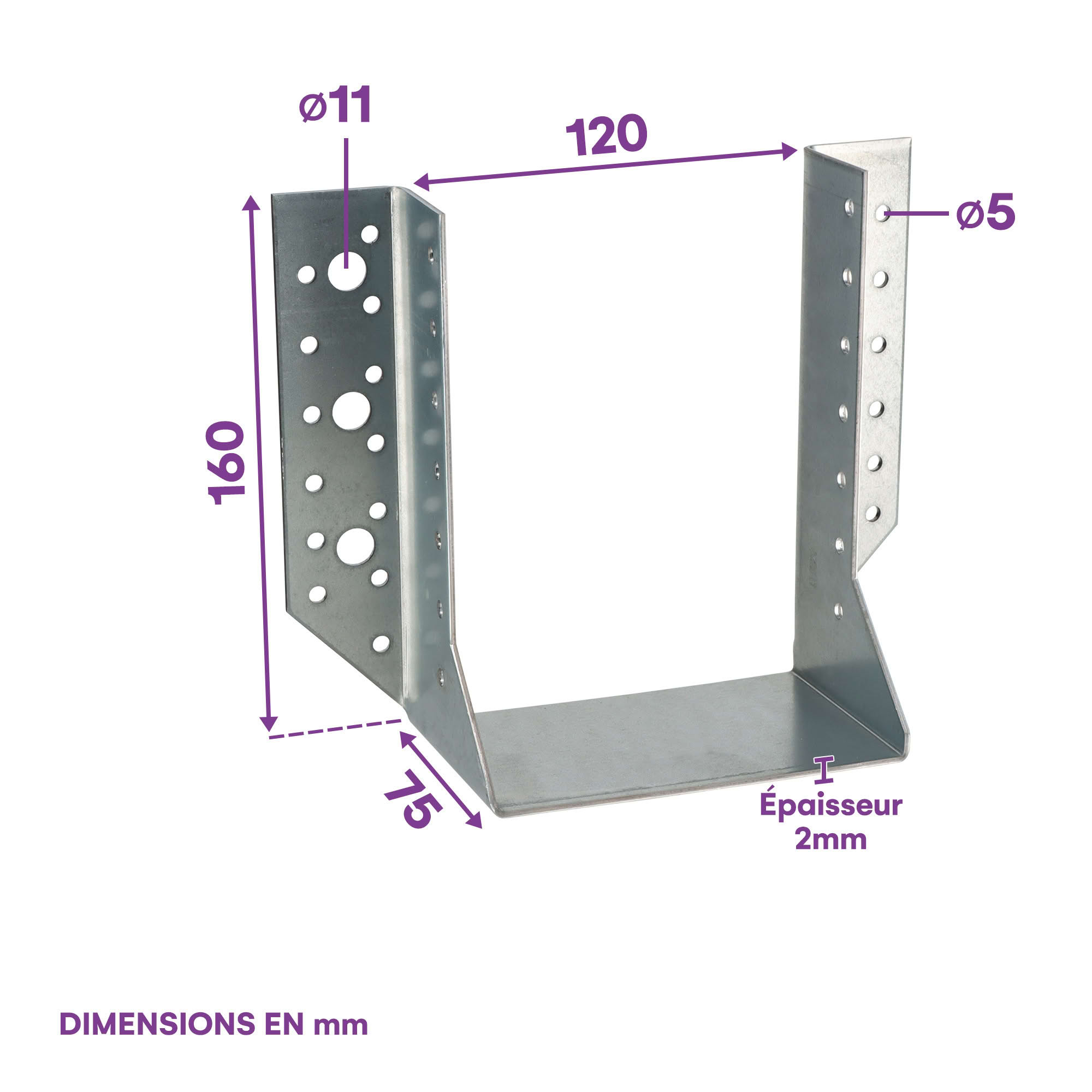

• Dimensions :
• Largeur intérieure : 120 mm
• Hauteur : 160 mm
• Profondeur intérieure : 75 mm
• Pour poutres de largeur 120 mm
• Fixations compatibles (non fournies) :
• Bois : Vis Ø10, vis ANW ou ANCHOR Ø5 Torx 20, pointes Ø4
• Béton : Boulons ou ancrages M10
• Trous de fixation :
• 6 x Ø11 mm pour béton
• 40 x Ø5 mm pour bois
• Charge maximale admissible : 2829 kg
• Fabrication : Europe
• Numéro Certification ETA CE : ETA 22/0631 = Cette Évaluation Technique Européenne atteste que les produits concernés répondent aux exigences de performance définies. Elle garantit également leur conformité aux normes européennes en matière de sécurité et de fiabilité.
• Poids unitaire : 0,495 Kg
