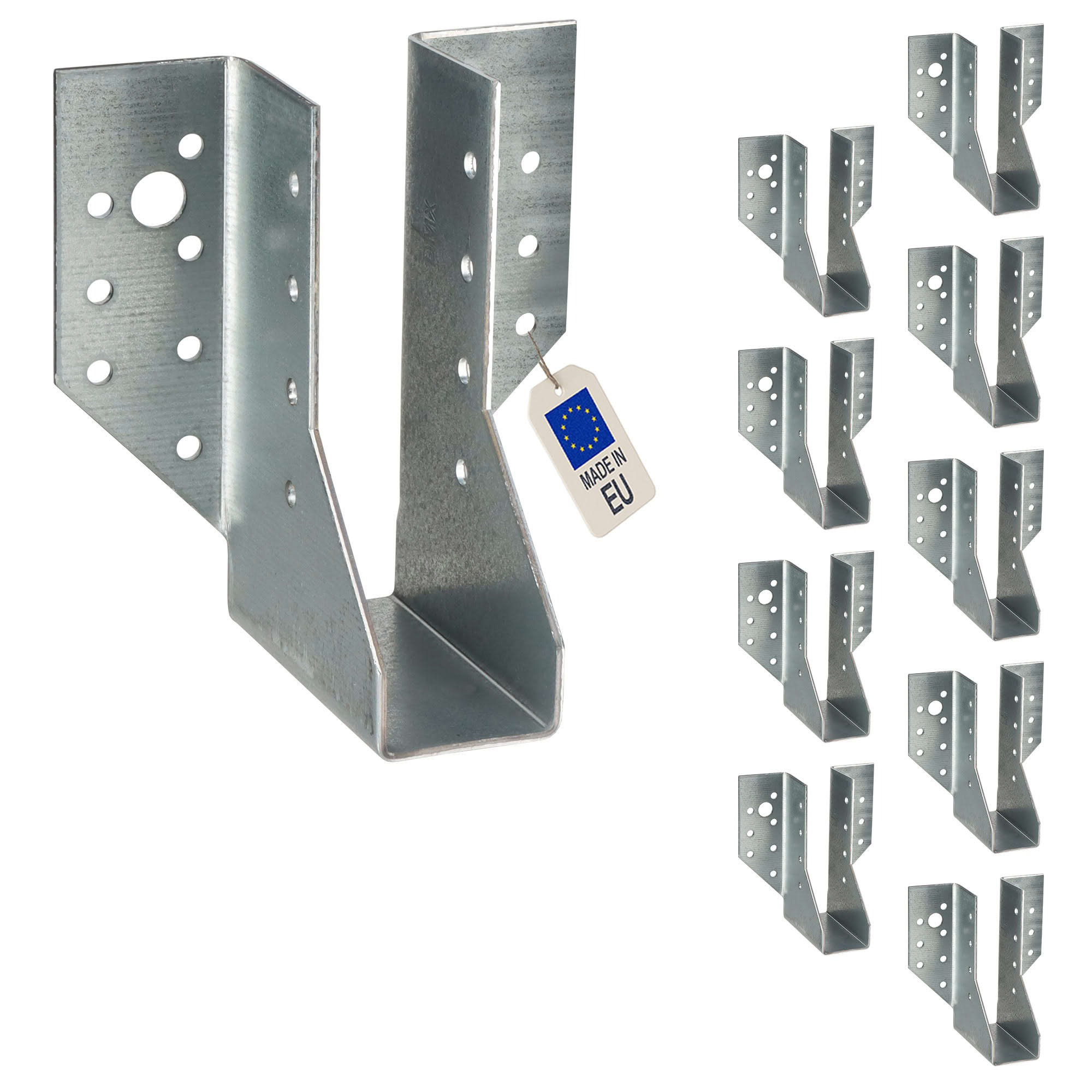

10 sabots de charpente à ailes extérieures - Connecteurs de poutres - Acier galvanisé - Larg 114 x Ht 32 mm - Fabriqué en Europe

Les sabots de charpente à ailes extérieures permettent de raccorder des pièces de bois de 32 mm de largeur à un support porteur. Leur logement de 114 mm de hauteur et 75 mm de profondeur accueille l'extrémité de la pièce de bois pour réaliser l'assemblage. Le conditionnement en lot de 10 pièces convient aux travaux nécessitant plusieurs points de raccordement.

Les ailes extérieures permettent d'accéder directement aux points d'ancrage sur le support. Cette conception facilite le positionnement du sabot et la mise en place des fixations lors du montage.

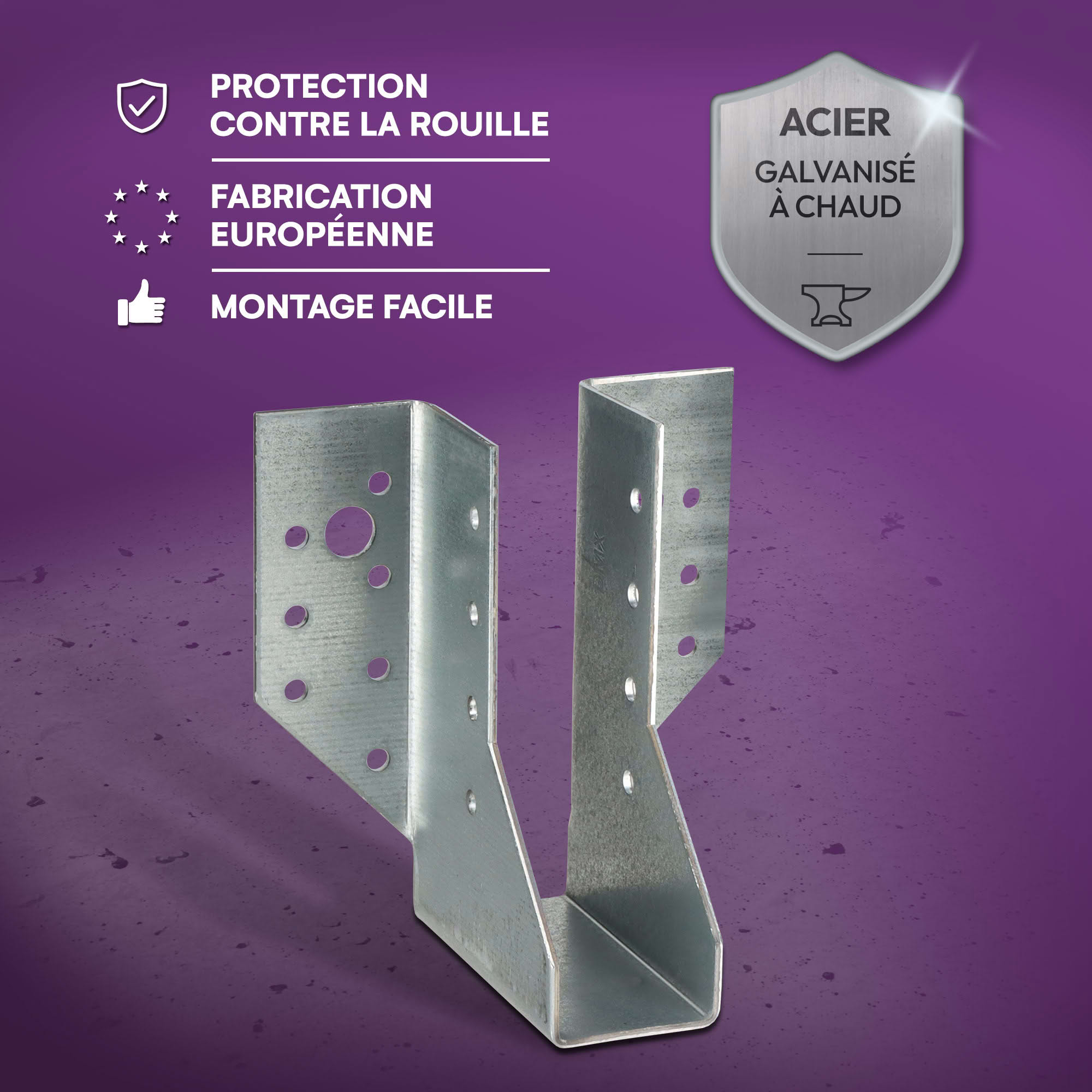

Fabriqués en acier DX51 galvanisé à chaud, les connecteurs bénéficient d'une protection contre la corrosion. Leur épaisseur de 2 mm contribue à la rigidité de l'assemblage. Le choix du connecteur et de ses fixations doit tenir compte des conditions d'exposition de l'ouvrage.

Les perforations de Ø5 mm et Ø11 mm permettent d'utiliser les fixations prévues pour chaque support. Sur bois, la pose s'effectue avec les vis ou pointes compatibles indiquées par le fabricant. Sur béton, elle nécessite des boulons ou ancrages M10 adaptés. Les fixations ne sont pas fournies.

La charge maximale annoncée de 856 kg dépend de la configuration d'assemblage, du support et des fixations utilisées. Cette valeur doit être vérifiée dans la documentation du fabricant pour l'application envisagée.
Les sabots sont fabriqués en Europe, avec un marquage CE et une référence à l'Évaluation Technique Européenne ETA 22/0631, qui encadre les performances et les conditions d'utilisation des produits concernés.

Avis du bricoleur :

Les ailes extérieures sont pratiques pour garder les points de fixation accessibles pendant le montage. La pose est rapide et précise grâce aux nombreux trous de fixation. La fabrication en acier avec traitement galvanisé permet une utilisation longue durée en extérieur longue durée. Pour obtenir un assemblage fiable, vérifiez la largeur de votre pièce de bois, choisissez les fixations prescrites pour le support et respectez le plan de fixation du fabricant : la capacité du sabot dépend de l'ensemble de ces éléments.

Caractéristiques techniques :

• Type : Sabots de charpente
• Matière : Acier DX51 galvanisé à chaud
• Contenu : Lot de 10 pièces

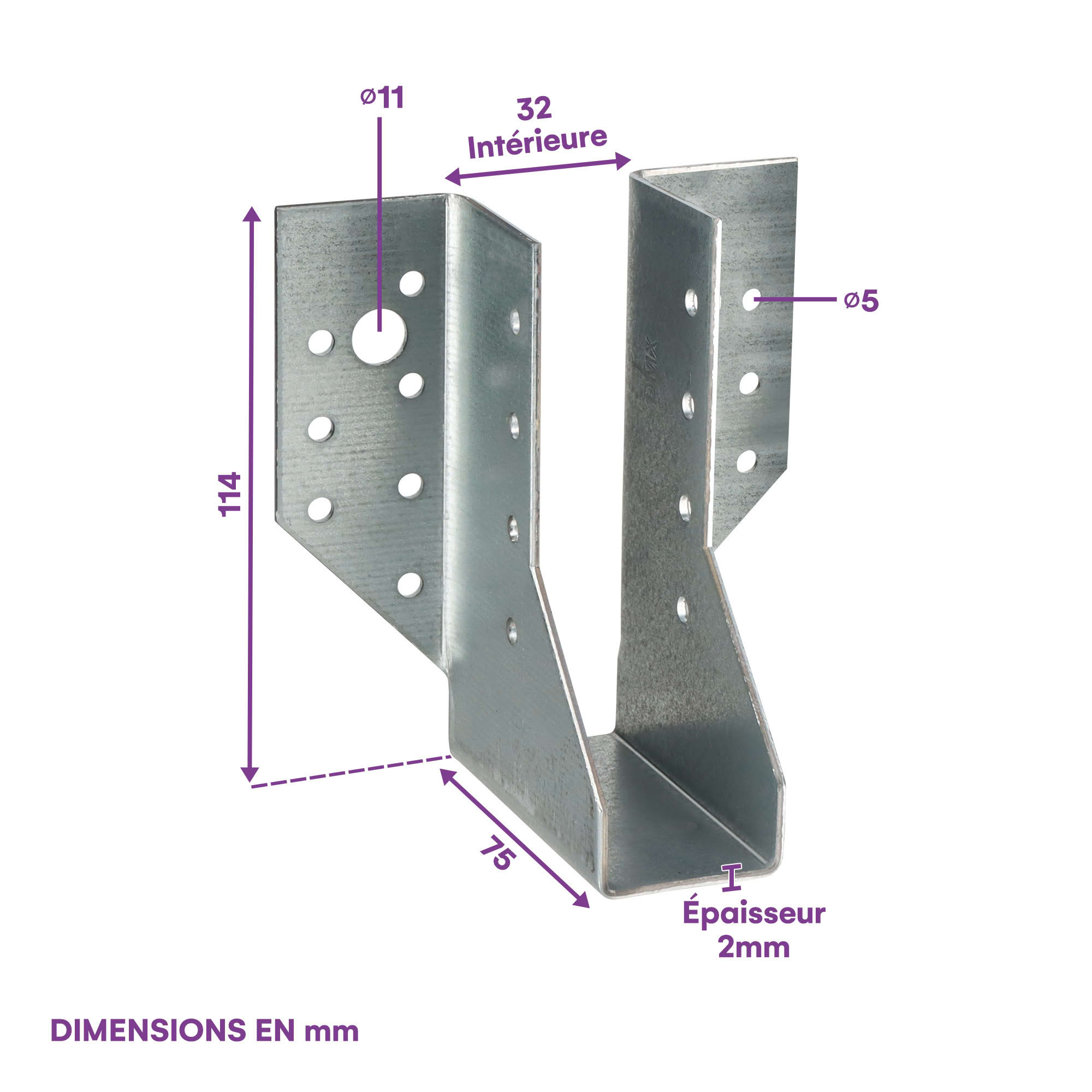

• Dimension en hauteur : 114 mm
• Dimension en largeur : 32 mm
• Dimension en profondeur : 75 mm
• Épaisseur tôle : 2 mm
• Pour poutres de largeur 32 mm
• Fixations compatibles (non fournies) :
• Bois : Vis Ø10, vis ANW ou ANCHOR Ø5 Torx 20, pointes Ø4
• Béton : Boulons ou ancrages M10
• Trous de fixation :
• 2 x Ø11 mm pour béton
• 22 x Ø5 mm pour bois
• Charge maximale admissible : 856 kg
• Fabrication : Europe
• Numéro Certification ETA CE : ETA 22/0631 = Cette Évaluation Technique Européenne atteste que les produits concernés répondent aux exigences de performance définies. Elle garantit également leur conformité aux normes européennes en matière de sécurité et de fiabilité.
• Poids unitaire : 0,297 Kg
