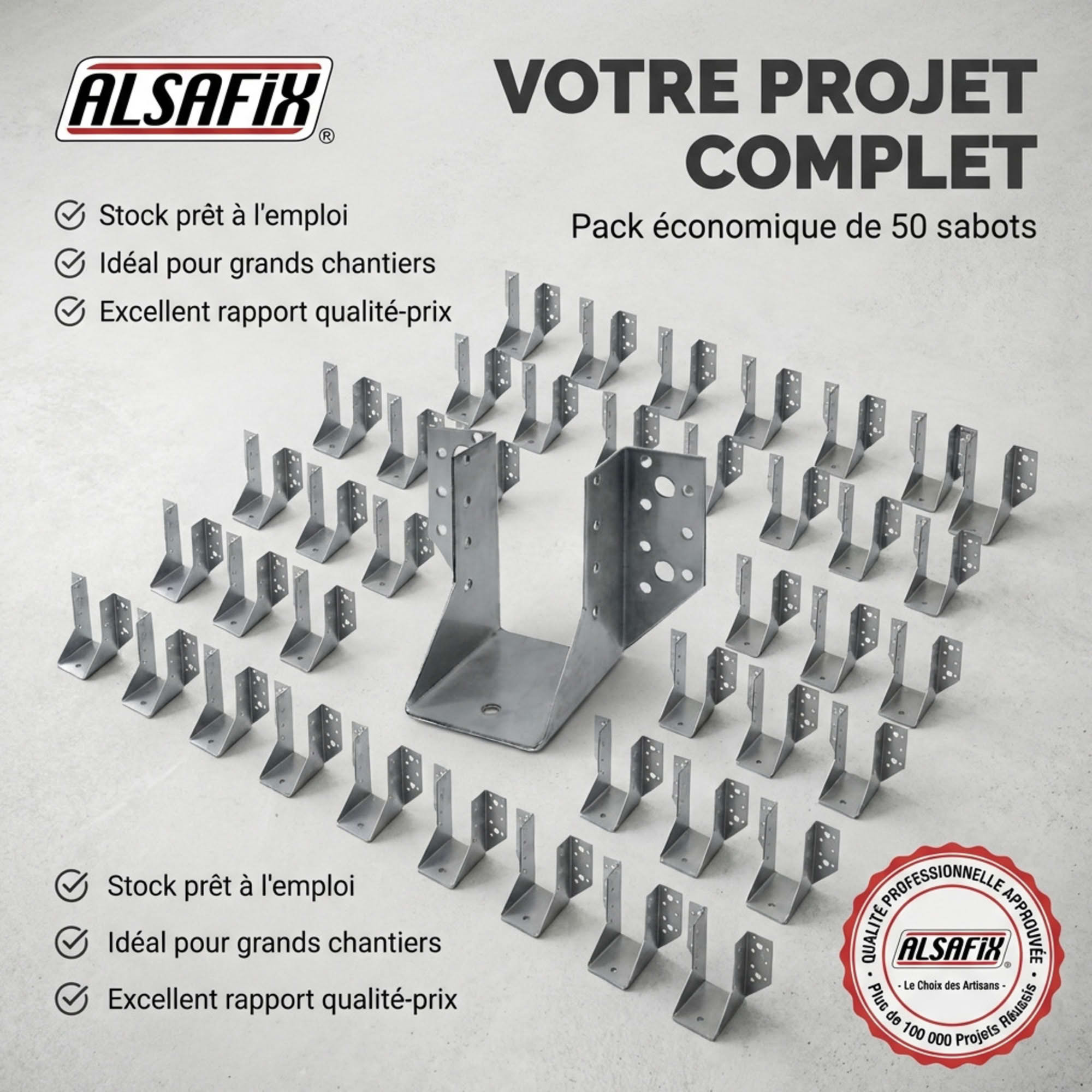

50 sabots de charpente à ailes extérieures - Connecteurs de poutres - Acier galvanisée - Larg 64 x Ht 128 mm - Alsafix

Les sabots de charpente à ailes extérieures sont conçus pour fixer solidement les solives aux poutres principales, sans recourir aux techniques traditionnelles d'assemblage (tenon-mortaise) qui affaiblissent le bois. Leur conception permet de préserver l'intégrité des sections bois et d'augmenter les portées, tout en assurant une excellente résistance structurelle.

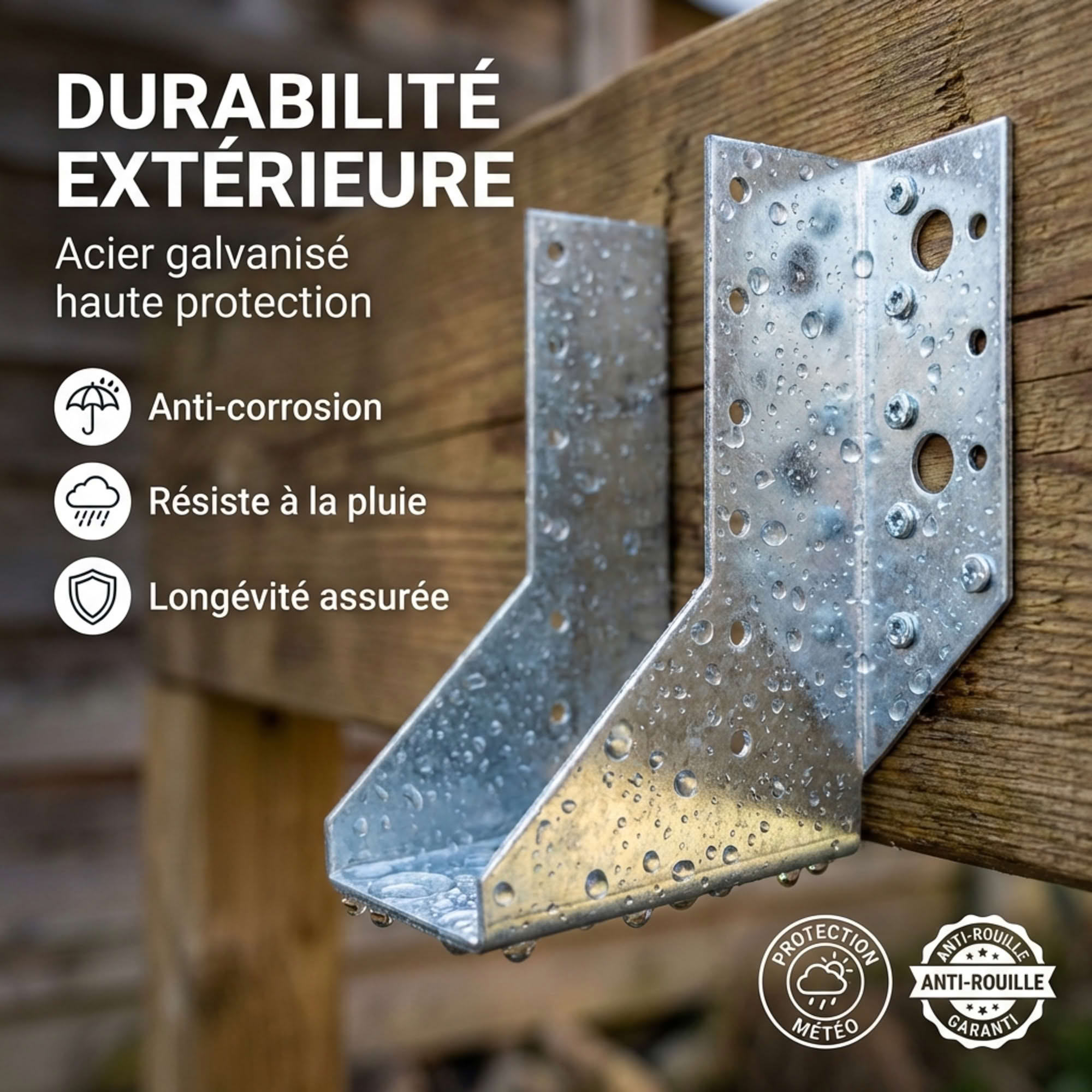

Fabriqués en acier galvanisé avec un traitement de surface de 275 g/m² sur chaque face, ces sabots sont parfaitement adaptés aux environnements extérieurs ou humides. Ils résistent à la pluie, à la corrosion et aux agressions climatiques, tout en conservant leurs performances mécaniques dans le temps.

Chaque sabot est équipé de nombreux perçages permettant un clouage total ou partiel selon les besoins du chantier. Ils peuvent également être fixés sur des supports rigides (béton, acier, maçonnerie) à l'aide de boulons, goujons ou systèmes de scellement chimique. Les dimensions sont optimisées pour accueillir des bois de 64 mm de large.

Produit certifié ATE / CE avec le numéro d'évaluation technique ETA-08/0264, garantissant sa conformité aux normes européennes en matière de sécurité, de fiabilité et de performance.

Avis du bricoleur

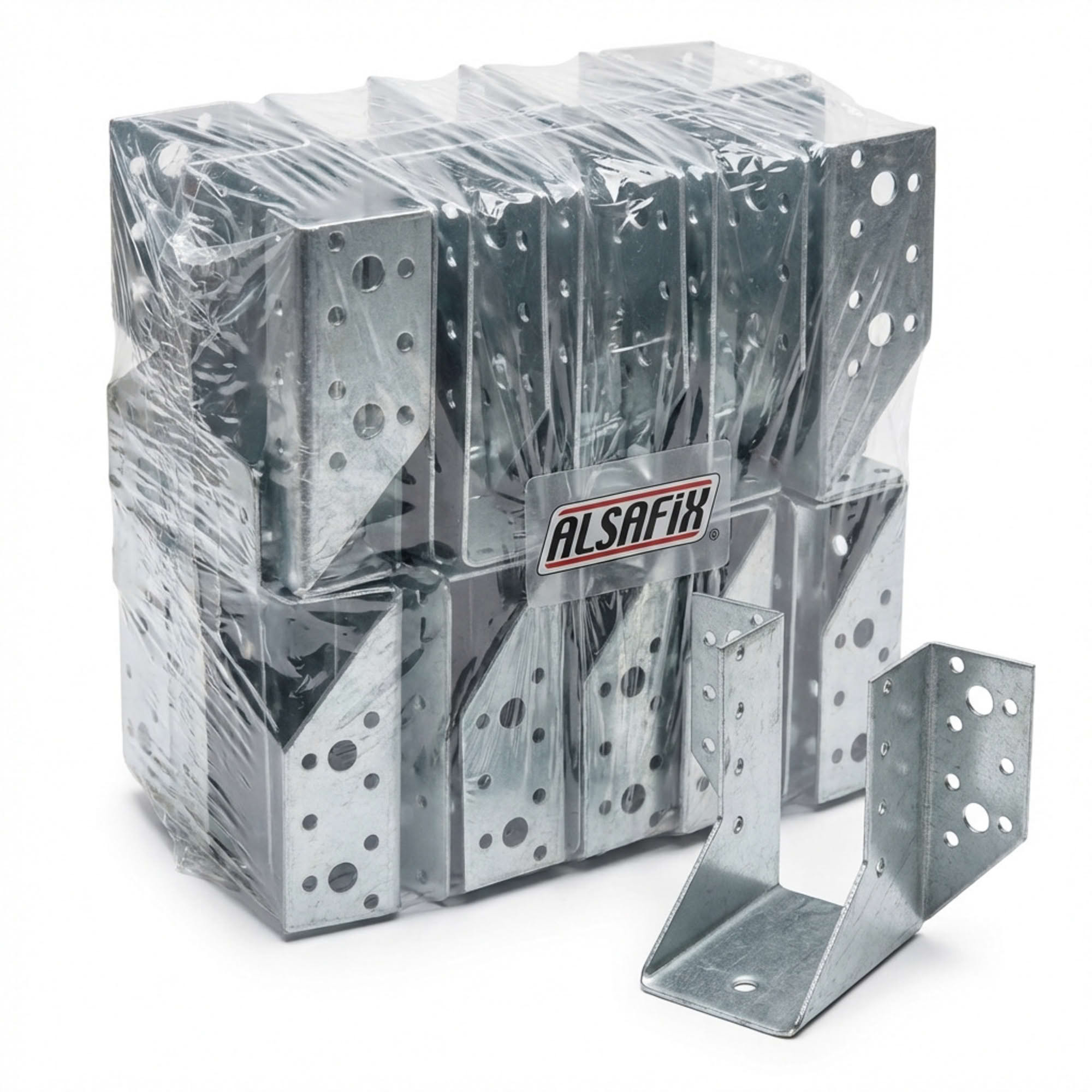

Ce lot de 50 sabots est très pratique pour fixer par exemple des solives sur une terrasse bois. La galvanisation des sabots permet une installation en extérieur en toute confiance. Le format de 50 sabots est très pratique et économique pour vous permettre de réaliser tous types de projets de construction.

Caractéristiques techniques

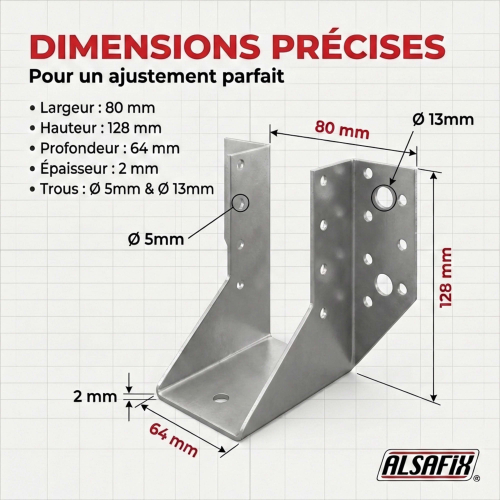

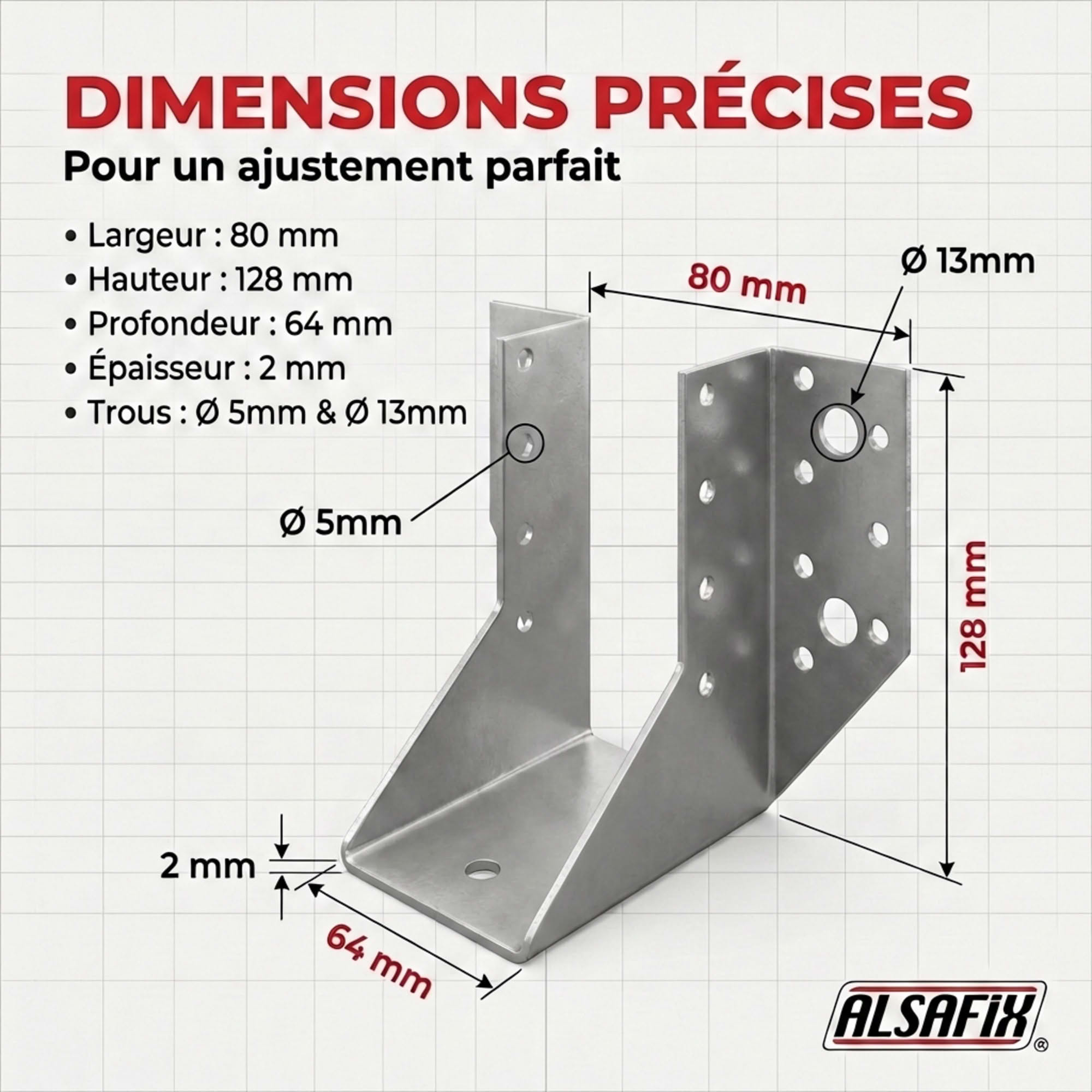

• Dimensions : largeur intérieure 64 mm - hauteur 128 mm - profondeur intérieure 80 mm
• Epaisseur acier : 2mm
• Matière : Acier + Galvansation de 275 g/m² des deux côtés
• Aile 1 : Nb de trous diam. 5 : 18 - diam. 13 : 4
• Aile 2 : Nb de trous diam. 5 : 10
• Pour poutre : largeur 64 mm max - hauteur 192 mm max
• Support : Porteur : bois massif, bois composite, bois lamellé-collé, acier, béton,
• Porté : bois massif, bois composite, bois lamellé-collé.
• Numéro certification : ETA-08/0264
• Charges admissibles :

Bois sur bois - Clouage total

Bas

• Clou 4,0×40 : 19,2 kN - 1 958 kg
• Clou 4,0×60 : 16,5 kN - 1 682 kg

Haut

• Clou 4,0×40 : 9,2 kN - 938 kg
• Clou 4,0×60 : 11,8 kN - 1 203 kg

Latéral

• Clou 4,0×40 : 5,9 kN - 602 kg
• Clou 4,0×60 : 4,1 kN - 418 kg

Bois sur bois - Clouage partiel

Bas

• Clou 4,0×40 : 10,9 kN - 1 111 kg
• Clou 4,0×60 : 16,2 kN - 1 652 kg

Haut

• Clou 4,0×40 : 5,4 kN - 551 kg
• Clou 4,0×60 : 8,7 kN - 887 kg

Latéral

• Clou 4,0×40 : 4,1 kN - 418 kg
• Clou 4,0×60 : 4,1 kN - 418 kg

Solive bois sur support rigide (bois/béton)

• Bas : 13,2 kN - 1 346 kg
• Haut : 6,6 kN - 673 kg
• Latéral : 2,3 kN - 235 kg
