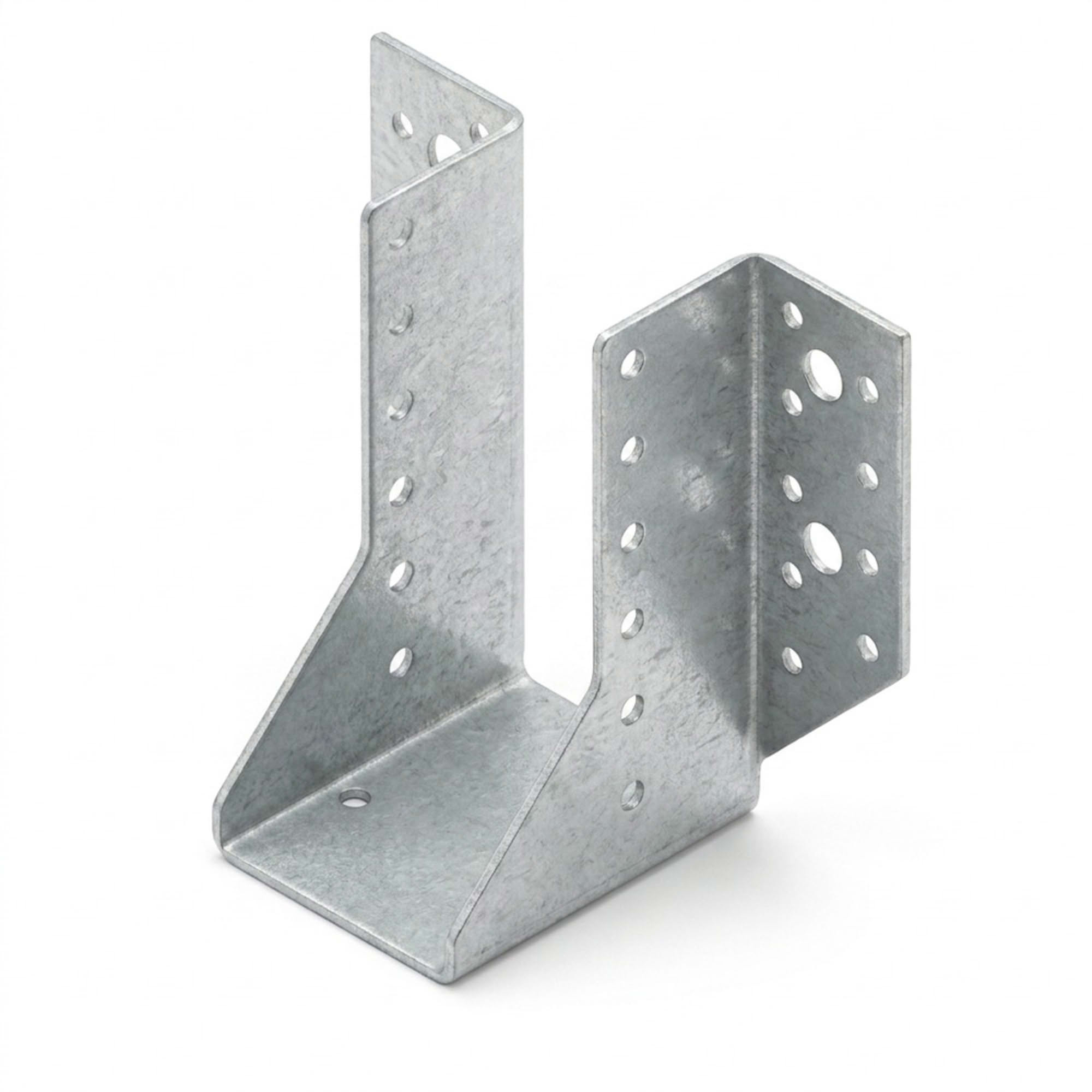

Présentation du Sabot de Charpente à Ailes Extérieures Alsafix AL-SE070085
Le sabot de charpente à ailes extérieures Alsafix AL-SE070085 est un connecteur métallique essentiel pour la réalisation d'assemblages robustes et fiables dans les structures en bois. Conçu pour remplacer les techniques traditionnelles d'assemblage telles que le tenon et la mortaise, ce sabot permet de maintenir l'intégrité structurelle des sections de bois, évitant ainsi leur affaiblissement. Grâce à cette conception, il est possible d'atteindre des portées significativement plus grandes pour une section de bois donnée, optimisant ainsi la conception et la performance des ouvrages.
Ce modèle spécifique, de dimensions (P x l x H x ép) 80 x 70 x 82,5 x 2,0 mm, est un composant agréé par les organismes de contrôle technique du bâtiment, garantissant sa conformité aux normes de sécurité et de qualité les plus strictes. Il est certifié ATE et CE, attestant de sa performance et de sa fiabilité pour une utilisation professionnelle.
Caractéristiques Techniques Détaillées

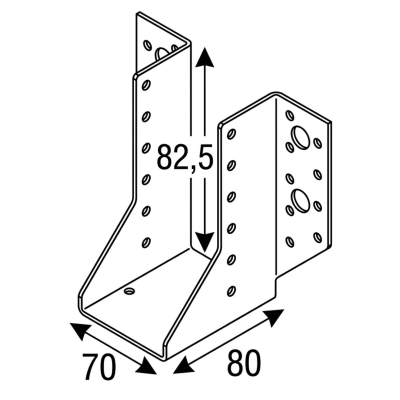

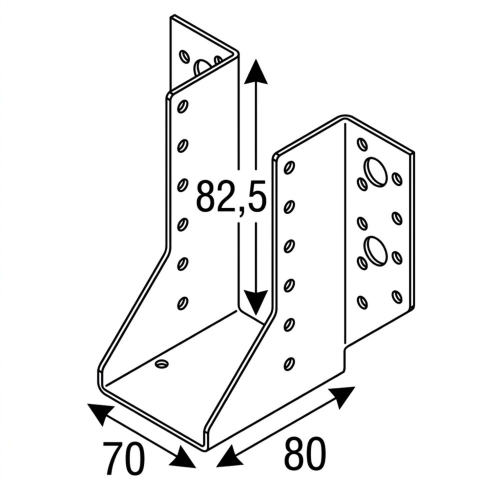

Le sabot AL-SE070085 présente des dimensions précises pour s'adapter à une large gamme de sections de bois. Sa profondeur (P) est de 80 mm, sa largeur (l) de 70 mm, et sa hauteur (H) de 82,5 mm, avec une épaisseur de tôle de 2,0 mm. Ces dimensions sont optimisées pour assurer une prise solide et une répartition efficace des charges.
- Aile 1 : Cette aile est équipée de 10 trous d'un diamètre de 5 mm et de 2 trous d'un diamètre de 13 mm. Cette configuration de perçage offre une flexibilité pour différentes méthodes de fixation et permet une adaptation aux exigences spécifiques du projet.
- Aile 2 : La seconde aile dispose de 8 trous d'un diamètre de 5 mm. Le nombre et la disposition des trous sont pensés pour maximiser la résistance de l'assemblage et faciliter une installation rapide et sécurisée.
- Agrément : Le sabot est agréé par les organismes de contrôle technique du bâtiment, et bénéficie des certifications ATE (Agrément Technique Européen) et CE, confirmant sa conformité aux directives européennes en matière de construction.
Matériau et Finition
Le sabot de charpente AL-SE070085 est fabriqué en acier galvanisé. La galvanisation est un procédé qui consiste à recouvrir l'acier d'une couche de zinc, offrant une excellente protection contre la corrosion. Cette finition est particulièrement adaptée aux environnements où l'humidité et les intempéries pourraient compromettre la durabilité de la structure. L'épaisseur de la couche de galvanisation est de 20 µm, garantissant une protection efficace et durable. Une option en acier inoxydable est également disponible sur demande pour des applications nécessitant une résistance accrue à la corrosion ou des conditions environnementales spécifiques.
Domaines d'Application
Ce sabot de charpente est polyvalent et peut être utilisé dans une multitude de projets de construction et de rénovation. Il est idéal pour :
- Support : Il peut être utilisé comme porteur pour du bois massif, du bois composite, du bois lamellé-collé, ainsi que pour des structures en acier ou en béton. En tant que porté, il convient également au bois massif, au bois composite et au bois lamellé-collé.
- Domaines d'utilisation spécifiques :
- Fixation de solives et de pannes.
- Assemblage de poutres.
- Renforcement d'assemblages existants, offrant une solution fiable pour consolider des structures vieillissantes ou sous-dimensionnées.
Avantages du Sabot Alsafix AL-SE070085
L'utilisation du sabot de charpente à ailes extérieures Alsafix AL-SE070085 offre plusieurs avantages significatifs :
- Préservation de la section du bois : Contrairement aux assemblages traditionnels qui nécessitent des entailles affaiblissant le bois, ce sabot permet de conserver l'intégralité de la section du bois. Cela contribue directement à la statique de la structure et permet d'optimiser les dimensions des éléments porteurs.
- Augmentation des portées : En préservant la section du bois, il est possible de réaliser des portées plus importantes sans avoir à augmenter la section des bois, ce qui peut réduire les coûts et simplifier la conception.
- Installation rapide et simple : La conception du sabot facilite une mise en oeuvre rapide et efficace sur chantier, réduisant ainsi le temps et les coûts de main-d'oeuvre.
- Assemblages sûrs et validés : Les agréments techniques ATE et CE garantissent la fiabilité et la sécurité des assemblages réalisés avec ce sabot.
- Polyvalence : Adapté à divers types de bois et de supports (bois, acier, béton), il offre une grande flexibilité pour différents projets de construction.
Conditionnement
Le sabot de charpente Alsafix AL-SE070085 est généralement conditionné en vrac ou en boîtes, selon les quantités commandées. Pour des informations précises sur les options de conditionnement et les quantités minimales de commande, il est recommandé de consulter la fiche technique du produit ou de contacter directement le service commercial d'Alsafix.
