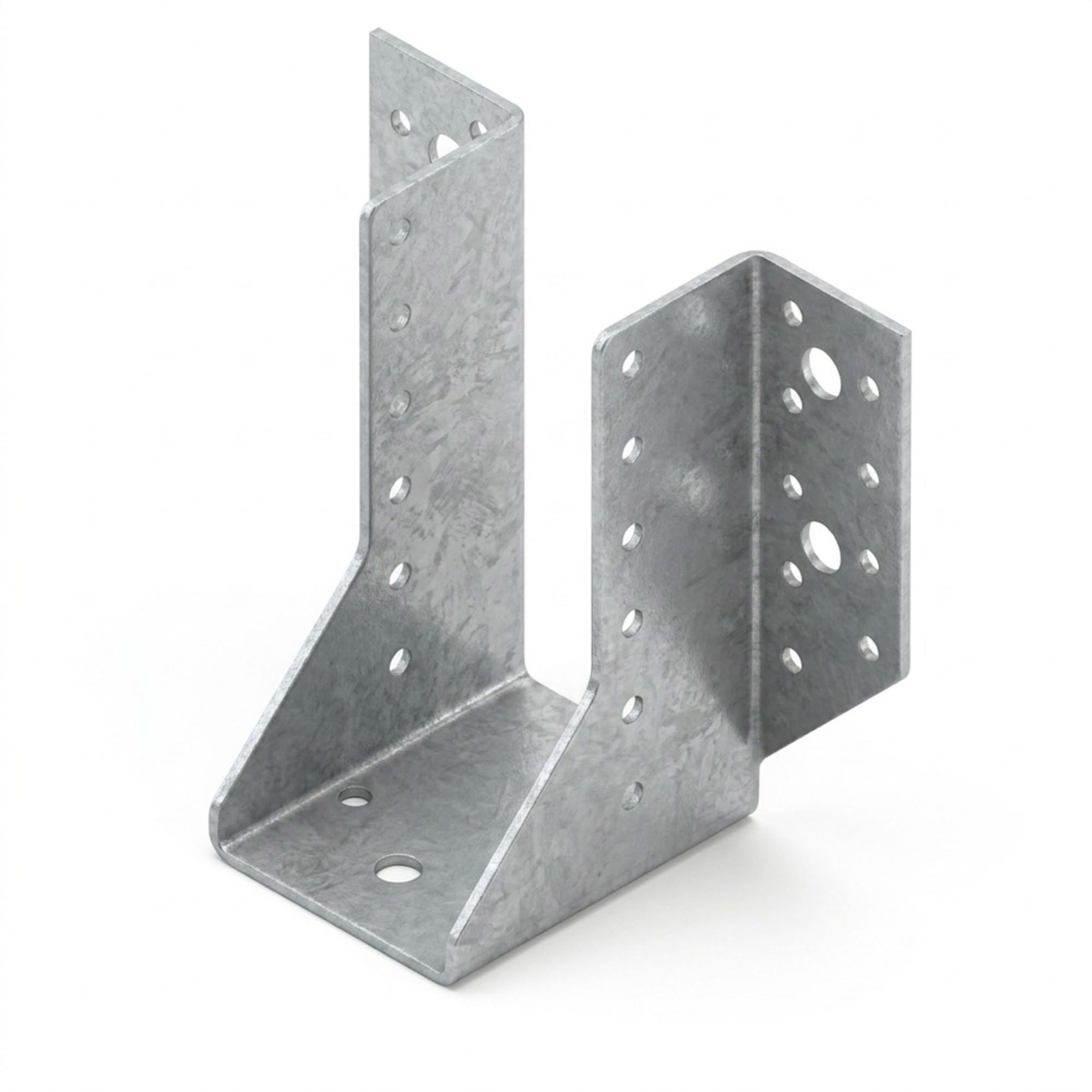

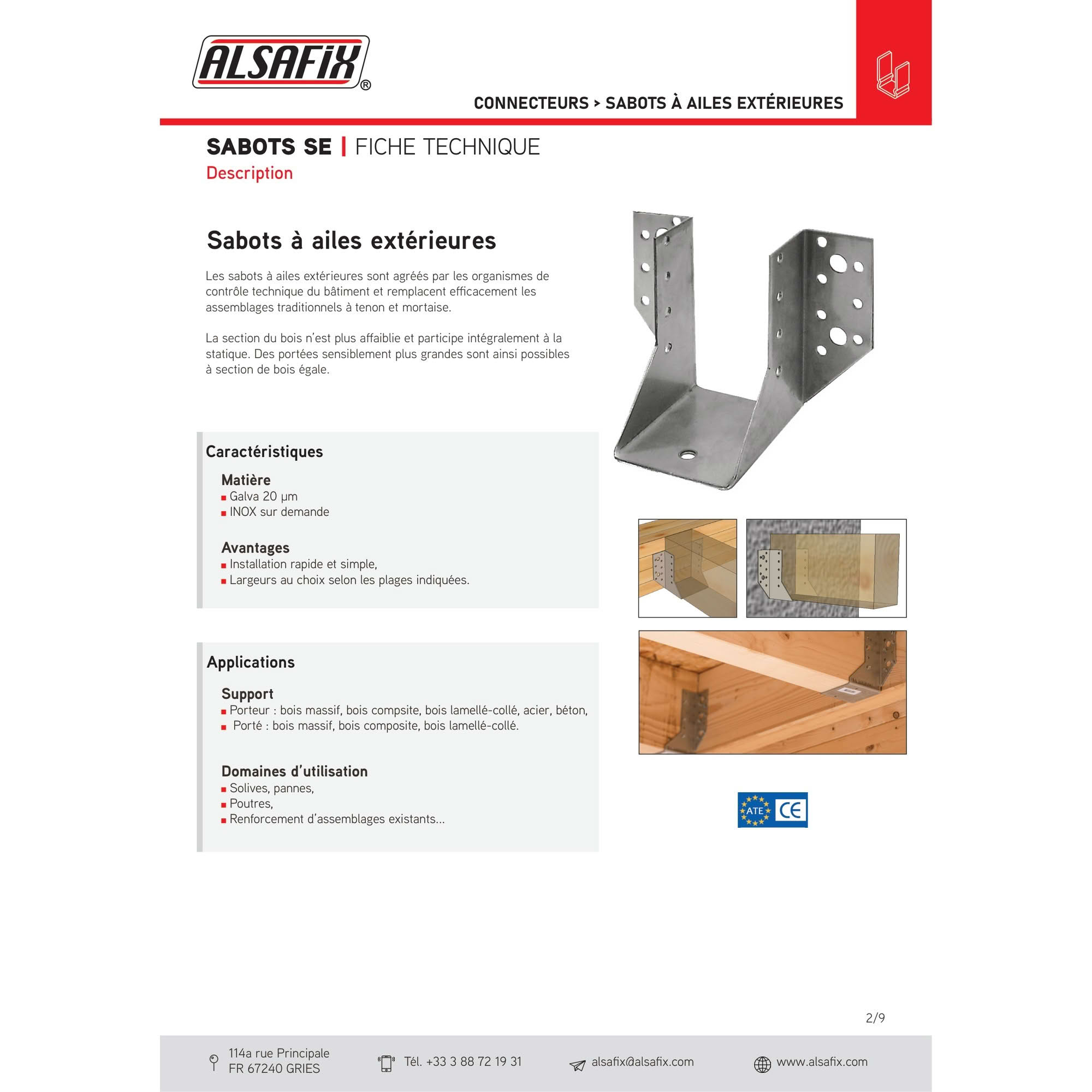

Présentation du Sabot de Charpente à Ailes Extérieures Alsafix AL-SE100140
Le sabot de charpente à ailes extérieures Alsafix AL-SE100140 est un connecteur métallique essentiel pour la réalisation d'assemblages robustes et fiables dans les structures en bois. Conçu pour remplacer avantageusement les techniques traditionnelles comme le tenon et mortaise, ce sabot permet de maintenir l'intégrité de la section du bois, évitant ainsi son affaiblissement et garantissant une participation intégrale à la statique de l'ouvrage. Grâce à cette conception optimisée, il devient possible d'atteindre des portées sensiblement plus grandes pour une section de bois donnée, offrant une flexibilité accrue dans la conception architecturale et la construction.
Ce modèle spécifique, référence AL-SE100140, présente des dimensions précises de 80 mm de profondeur, 100 mm de largeur, 140 mm de hauteur et une épaisseur de 2,0 mm. Il est agréé par les organismes de contrôle technique du bâtiment, attestant de sa conformité aux normes de sécurité et de performance en vigueur. Sa conception à ailes extérieures facilite une installation rapide et simple, sans nécessiter de fraisage spécifique du bois, ce qui représente un gain de temps et de main-d'oeuvre significatif sur les chantiers.
Caractéristiques Techniques Détaillées

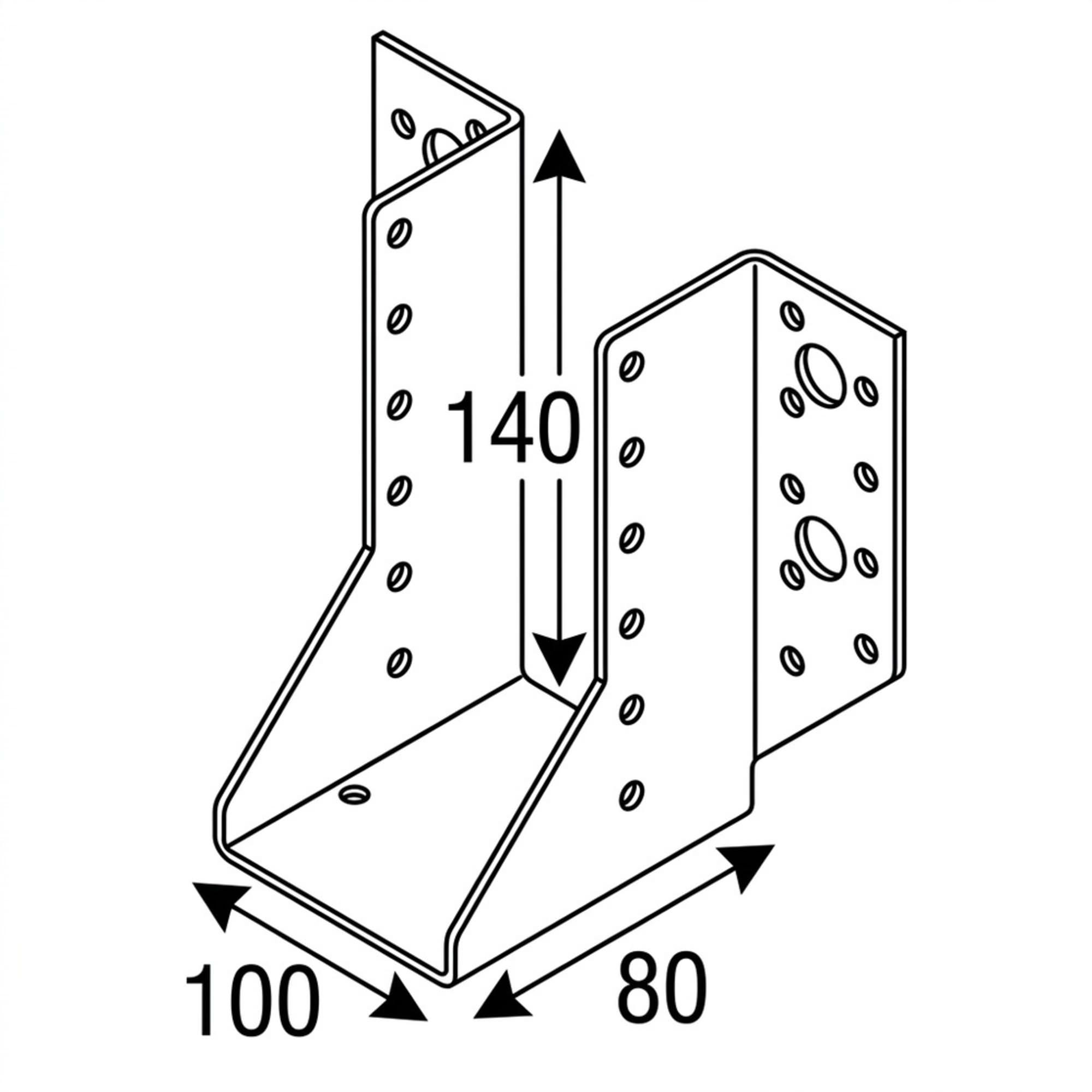

- Dimensions: Le sabot AL-SE100140 est conçu pour des poutres d'une largeur (B) de 98 à 100 mm et d'une hauteur (H) de 140 à 210 mm. Ses dimensions propres sont : Profondeur (P) 80 mm, Largeur (l) 100 mm, Hauteur (H) 140 mm, Épaisseur (ép) 2,0 mm.
- Perçage des Ailes:
- Aile 1 (porteur) : Comporte 22 trous de diamètre 5 mm et 4 trous de diamètre 13 mm, offrant de multiples options de fixation pour s'adapter à diverses configurations et exigences de charge.
- Aile 2 (porté) : Est équipée de 12 trous de diamètre 5 mm, assurant une fixation solide et sécurisée de la solive.
- Agrément et Certification: Ce produit est certifié ATE (Agrément Technique Européen) et marqué CE, garantissant sa conformité aux directives européennes en matière de sécurité, de santé et de protection de l'environnement. Ces certifications sont un gage de qualité et de fiabilité pour les professionnels du bâtiment.
- Installation: L'installation est conçue pour être simple et rapide. Pour une fixation sur bois, il suffit de tracer l'emplacement, de présenter le sabot et de fixer partiellement les ailes côté porteur, d'ajuster le sabot pour insérer la solive, de finir la fixation sur chaque aile, puis de présenter et fixer la solive. Pour une fixation sur béton ou maçonnerie, les étapes incluent le traçage, le perçage du support, la présentation et fixation du sabot, l'ajustement et l'insertion de la solive.
Matériau et Finition
Le sabot de charpente Alsafix AL-SE100140 est fabriqué en acier galvanisé. La galvanisation à chaud, avec une épaisseur de zinc d'environ 20 µm (correspondant à 275 g/m² des deux côtés), confère au connecteur une excellente résistance à la corrosion. Cette protection est cruciale pour assurer la longévité de l'assemblage, même dans des environnements soumis à l'humidité ou à d'autres facteurs corrosifs. L'acier utilisé correspond aux qualités S 250 GD ou S 280 GD + Z (min Z275) selon la norme EN 10326:2004, garantissant une robustesse et une durabilité optimales.
Domaines d'Application
Ce sabot de charpente est polyvalent et trouve son application dans une large gamme de projets de construction et de rénovation. Il est idéal pour l'assemblage de :
- Solives: Permet de fixer solidement les solives aux poutres principales, qu'elles soient en bois massif, bois composite ou bois lamellé-collé.
- Pannes: Assure la liaison entre les pannes et les éléments porteurs de la charpente.
- Poutres: Utilisé pour assembler des poutres entre elles ou à d'autres structures.
- Renforcement d'assemblages existants: Peut être employé pour consolider des assemblages existants, améliorant ainsi leur stabilité et leur capacité de charge.
Le support porteur peut être constitué de divers matériaux, incluant le bois massif, le bois composite, le bois lamellé-collé, l'acier et le béton, offrant une grande flexibilité d'utilisation.
Avantages Clés
- Fiabilité Structurelle: Les sabots à ailes extérieures sont agréés par les organismes de contrôle technique du bâtiment, garantissant des assemblages sûrs et validés. Ils participent pleinement à la fiabilité de la structure.
- Préservation de la Section du Bois: Contrairement aux assemblages traditionnels, ce sabot ne nécessite pas d'affaiblir la section du bois par fraisage, permettant au bois de conserver toute sa capacité statique.
- Portées Accrues: La préservation de la section du bois autorise la réalisation de portées plus longues sans avoir à augmenter la section des éléments en bois, optimisant ainsi l'utilisation des matériaux.
- Installation Simplifiée: L'absence de fraisage spécifique et la conception à ailes extérieures rendent l'installation rapide et aisée, réduisant le temps de mise en oeuvre et les coûts de main-d'oeuvre.
- Résistance à la Corrosion: La galvanisation de 20 µm assure une excellente protection contre la corrosion, prolongeant la durée de vie de l'assemblage et de la structure.
- Polyvalence: Compatible avec une variété de supports (bois, acier, béton) et d'éléments portés (solives, pannes, poutres), ce sabot s'adapte à de nombreux scénarios de construction.
Conditionnement
Le sabot de charpente Alsafix AL-SE100140 est généralement conditionné à l'unité ou en lots, selon les besoins des professionnels. Pour des informations précises sur le conditionnement et la disponibilité, il est recommandé de consulter la fiche produit ou de contacter le service commercial d'Alsafix. Chaque sabot est identifié par sa référence AL-SE100140 pour faciliter la commande et l'identification sur chantier.
